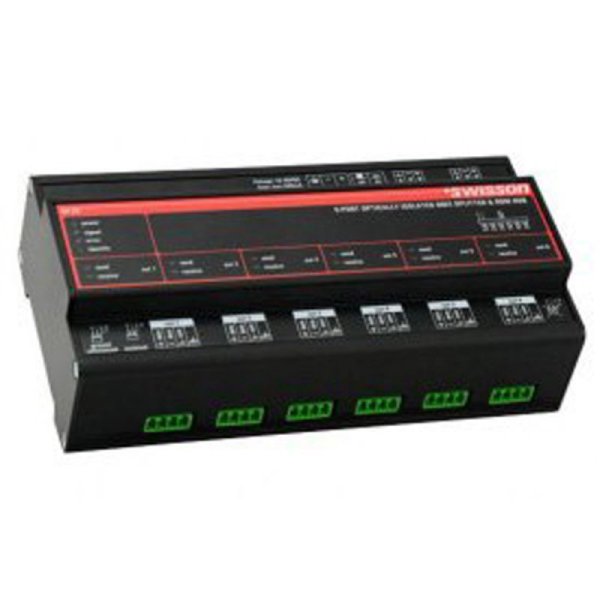

Swisson DIN Rail Installation Splitter（スウィッソン DIN レイル インスタレーションスプリッター） [新品]

DMXスプリッターであるIPS-4 / IPS-6は、入力されたDMN信号をブーストし、4口、もしくは6口の出力ポートから送信いたします。

■特徴

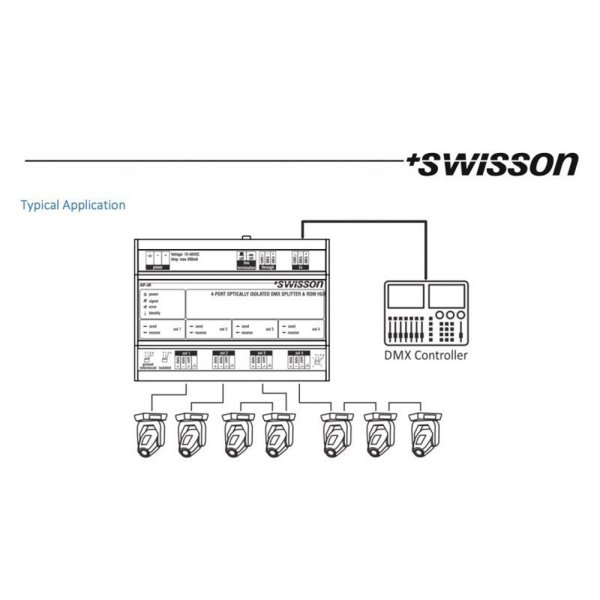

・1系統32台まで機器を接続することができる通常時のDMX信号の限界を、安全に越えることができ、さらなる仕込みの拡大を行うことが可能となります。
・さらに、IPSスプリッターは長距離に渡る信号の送信が必要な際に、リピーターとしての役割を果たすこともできます。
・DMX信号はしばしば使用環境に左右され、多くの機器を一本のラインのみで接続することも多々あります。その際にIPSスプリッターを信号が「読める」場所に設置していただければ、そのほかの機器が安全に信号を受信できるよう、信号をクリーンに致します。
・出力ポート、入力ポートの両方とも光学的にアイソレートされており、万が一1つのポートに一時的なショートなどの問題が発生した際や、コネクターにダメージが生じた際も、ほかのポートに影響することはありません。
・DMX /RDM対応機器をはじめ、DMX専用機器にも対応いたします。
・本製品はDINレール規格により、外部からの電源供給システムとなっとります。

■概要
・DMXスプリッター / ブースト
・DMX リピーター
・入力信号の光学的アイソレート
・それぞれの出力ポートごと、光学的にアイソレートされております。
・RDMに対応(全てのISP -4R, ISP 6R モデル)
・頑丈なボディ構造
・ターミネーション内蔵

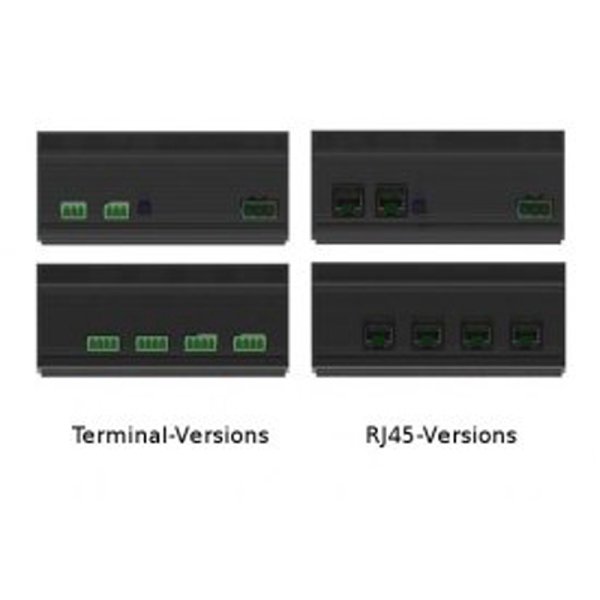

・RJ-45 もしくはネジにより端子へ固定する接続タイプのバリエーションあり。

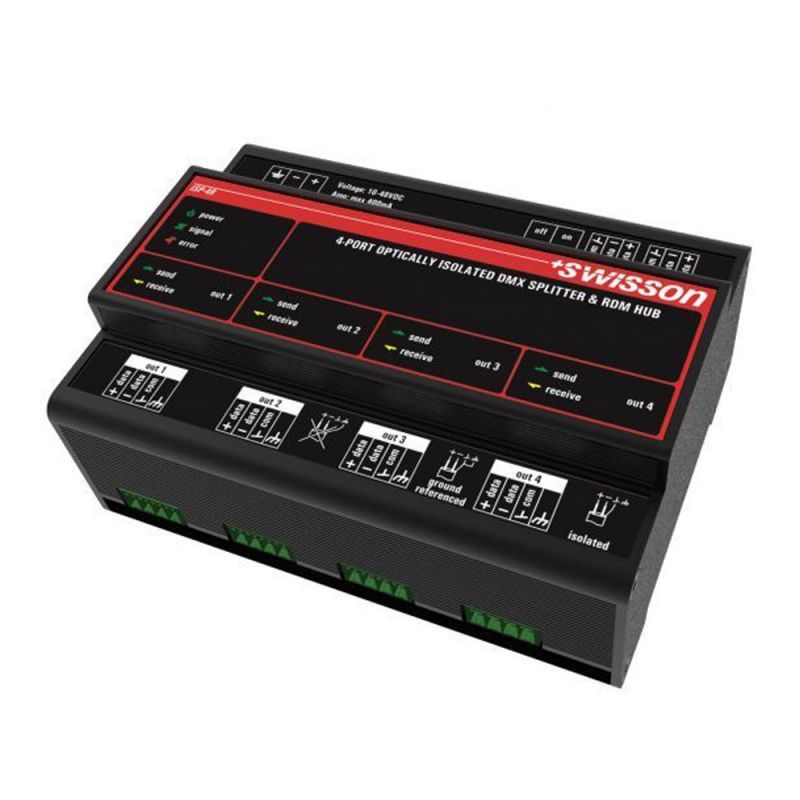

■モデル

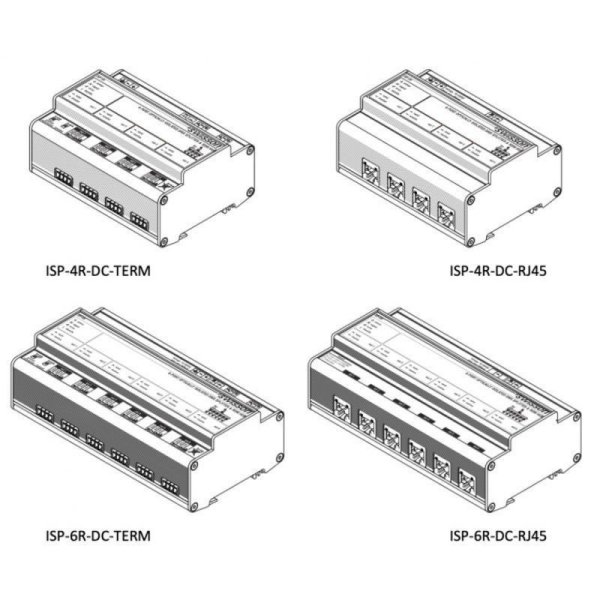

・20 10 20 ISP-4R-DC-TERM (DMX & RDM splitter for DIN rail installation. 1 in, 4 out ports. Input and outputs optically isolated. Pluggable screw terminals. 10 - 48 V DC.)
・20 10 25 ISP-4R-DC-RJ45A (DMX & RDM splitter for DIN rail installation. 1 in, 4 out ports. Input and outputs optically isolated. RJ45, pin configuration according to ANSI E1.11.10 - 48 V DC.)
・20 10 26 ISP-4R-DC-RJ45B (DMX & RDM splitter for DIN rail installation. 1 in, 4 out ports. Input and outputs optically isolated. RJ45, alternative pin configuration. 10 〜 48 V DC.)

・20 10 30 ISP-6R-DC-TERM (DMX & RDM splitter for DIN rail installation. 1 in, 6 out ports. Input and outputs optically isolated. Pluggable screw terminals. 10 - 48 V DC.)
・20 10 35 ISP-6R-DC-RJ45A (DMX & RDM splitter for DIN rail installation. 1 in, 6 out ports. Input and outputs optically isolated. RJ45, pin configuration according to ANSI E1.11. 10 - 48 V DC.)
・20 10 36 ISP-6R-DC-RJ45B (DMX & RDM splitter for DIN rail installation. 1 in, 6 out ports. Input and outputs optically isolated. RJ45, alternative pin configuration. 10 - 48 V DC. )

■ピン配置

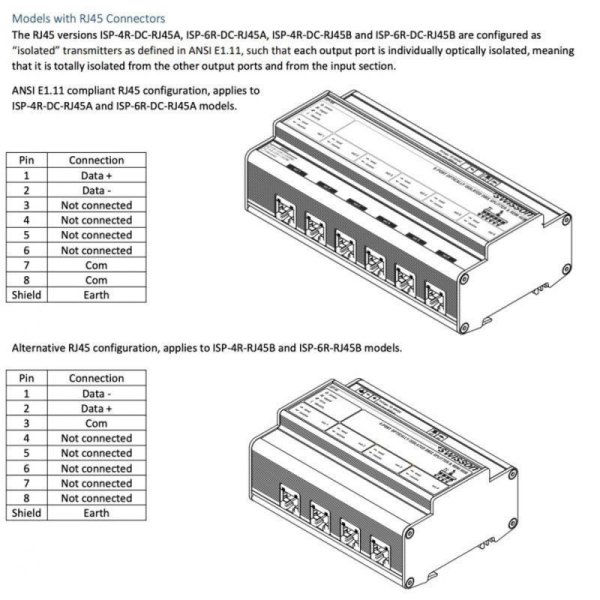

・RJ45A
1:Data+
2:Data-
3:接続なし
4:接続なし
5:接続なし
6:接続なし
7:コモン
8:コモン
シールド：アース

・RJ45B
1:Data-
2:Data+
3:接続なし
4:接続なし
5:接続なし
6:接続なし
7:接続なし
8:接続なし
シールド：アース

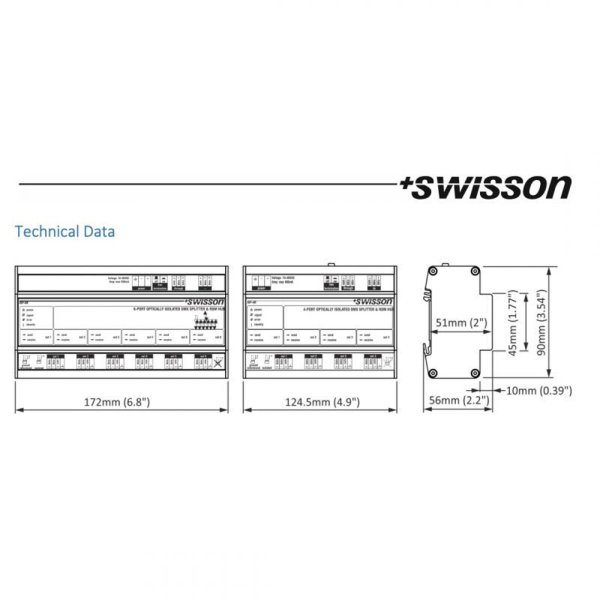

■詳細
・使用環境温度：-30℃〜55℃
・使用容量：(ISP-4) 4w
・使用容量：(ISP-6) 6w
・電源入力：10-48VAC
・DMX: ANSI E1.11
・RDM:ANSI E1.20
・シングルポート：EIA-485
