Robe BMFL Blade (BMFLブレード） [10018631]

本機材はメーカー製造終了です。
後続機はこちら。

特徴

BMFL Bladeには、スムーズで正確な動作が可能な４枚の高速シャッターブレードが搭載されております。１つのフレーミングシステムに収まったそれぞれのブレードは、個別に角度やポジションを制御でき、フレーム全体を90°に回転させることや、ソフト、シャープエッジの調整や正確な反復動作、イメージの投影を行うことができます。

概要

・光源　1700 W OSRAM Lok-it! HTI 1700/PS
・出力能力　40,000 lm, 250,000 lx @ 5 m, 2,500 lx @ 50 m
・ズーム範囲　5° - 55°
・エフェクト機能： 回転/固定ゴボホイール、円形、直線系プリズム、フレーミングシャッター、アニメーションホイール

仕様

■光源ソース
・光源タイプ：コンパクトショートアークメタルハライドランプ
・ベース: PGJX28
・承認済みモデル：OSRAM Lok-it！ HTI 1700 / PS
・寿命： 750 時間 @ 1700 W / 1500 W / ノイズレスな(Quiet)モード
・CRI: 92+
・色温度 6,000 K
・制御：自動 / 遠隔制御のオン/オフ
・バラスト：電子式

■ 光学システム
・ Robe独自の光学設計
・高効率ズーム光学システム、ズーム比率11：1
・ズーム範囲: 5° - 55°
・出力レンズ口径: 160 mm
・光効率を最大限に発揮するダイクロイックガラスリフレクター
・本製品の総出力能力：
・40,000 lm at 1,700 W
・36,500 lm at 1,500 W
・32,000 lm at 1,200 W (Quiet)モード時
・250,000 lx @ 5 m, 2,500 lx @ 50 m

■ダイナミックエフェクト
・シアン: 0-100 %
・マゼンタ: 0-100 %
・イエロー: 0-100 %
・調整可能なCTO: 2,700 - 6,000 K
・カラーホイール1：6個の固定カラー：ディープレッド、ディープブルー、オレンジ、グリーン、マゼンタ、コンゴーブルー+ホワイト
・カラーホイール2：6個の交換可能な「SLOT＆LOCK」式固定カラー：ピンク、ラベンダー、レーザーグリーン、9000 K CTB、マイナスハーフマイナスグリーン+ホワイト
・フレーミングシャッター：４枚の個別制御可能なブレードと、＋ー45°回転可能なフレーミングモジュール
・回転ゴボホイール1：6個の回転、インデックス機能付き、交換可能な "SLOT＆LOCK"ガラスゴボ+オープン
・回転ゴボホイール２：８個の固定、交換可能な "SLOT＆LOCK"ガラスゴボ+オープン
・アニメーションホイール：アルミニウムアニメーションホイールは、単独での使用や、その他のゴボと組み合わせての使用も可能。両方向への回転が可能であり、スピードも調整可能。
・プリズム1：6面リニアプリズム
・プリズム2：6面円形プリズム
・アイリス：電動、無段階、最大3Hzまでのパルスエフェクトが可能
・フロスト：薄いフロストから、中度、そして濃いフロストフィルターを搭載
・電動ズームとフォーカス機能
・シャッター：デュアルブレードシステムは独立しての制御が可能であり、最大10 Hzのストロボ効果、フルブラックアウトが可能です。
・調光機能：スムーズな調光を可能にする高品質なデュアルブレードシステム

■制御とプログラミング
・各種設定とアドレス指定：ROBE Navigation System 2（RNS2）
・ディスプレイ：バッテリー内蔵QVGARobe製タッチスクリーン、スクリーンの方向を自動補正する重力センサー、RTCによる動作メモリサービスログ、編集可能な3つのプログラム（最大100ステップ）によるスタンドアローン機能、簡単に故障を検出できる内蔵アナライザー付
・プロトコル：USITT DMX-512、RDM、ArtNet、MA Net、MA Net2、sACN
・ウェブサーバー
・ Lumen RadioのワイヤレスCRMXテクノロジー（オプション機能）
・ DMXプロトコルモード：2
・使用チャンネル数：49, 42
・パン/チルト解像度：16ビット
・ CMY＆CTO：8ビット
・カラーホイールのポジション：8ビット / 16ビット
・フレーミングシャッターモジュール動作＆回転：8ビット
・回転ゴボホイールのポジション：8ビット
・ゴボインデックスと回転機能：8ビット / 16ビット
・固定ゴボホイールのポジション：8ビット
・アニメーションホイール：8ビット
・アニメーションホイールの回転：8ビット
・アイリス：8ビット / 16ビット
・フロスト：8ビット
・ズーム：8ビット / 16ビット
・フォーカス：8ビット / 16ビット
・調光機能：8ビット / 16ビット

■動作
・パン：540°
・チルト：270°
・動作制御：スタンダード / スピード (高速)
・パン/チルト動作は、スピード調整が可能
・ EMS：（エレクトリックモーションスタビライザー)システムを搭載し、サウンドシステムによる振動や、トラスからの振動、スプリングやフロアなどの振動を吸収し、狙いが逸脱することを防ぎます。（特許出願中)
・自動パン/チルト位置補正

■回転ゴボ
・６個の回転ガラスゴボ
・外径：30.8 mm
・画像の直径：25.0 mm
・厚さ：1.1 mm
・厚さ(最大)：3.5mm
・高温にも対応できる高品質耐熱ガラス

■固定ゴボ
・８個の固定ガラスゴボ
・外径：30.8 mm
・画像の直径：25.0 mm
・画像の直径：25.0 mm
・厚さ：1.1 mm
・厚さ(最大)：3.5mm
・高温にも対応できる高品質耐熱ガラス

■フレーミングシャッターシステム
・ブレード：４枚のブレードはそれぞれ個別制御、回転が可能
・動作：スムーズで速度調整が可能。超高速動作では、空中へのエフェクト効果を生み出します。
・内蔵プログラム：シャープ＆ブレード　シーンを内蔵
・回転：フレーミングシステム全体を90°に回転可能

■熱特性
・最高周囲温度：45°C
・最大表面温度：100°C
・最低動作温度：-5°C

■電気仕様 / 接続
・電源：ユニバーサル
・入力電圧範囲：200〜240V、50 / 60Hz
・消費電力：230V / 50Hzで2000W
・コネクター：Neutrik powerCON
・DMXデータ入出力：3ピン＆5ピンXLRロック
・イーサネットポート：RJ45

■承認
・CE準拠
・cETLus準拠

■吊り込み、設置について
・アッパーボックスに対してのブランケットの位置：0°、32°、90°に対応できます
・どんな角度に設置しても動作いたします。
・取り付けポイント：1/4ターンロックポイント5ペア
・1/4回転クイックロック付き　２つのオメガアダプター
・安全ケーブル取り付けポイント有
・運搬用パン、チルトロック付
・IPレート: IP20

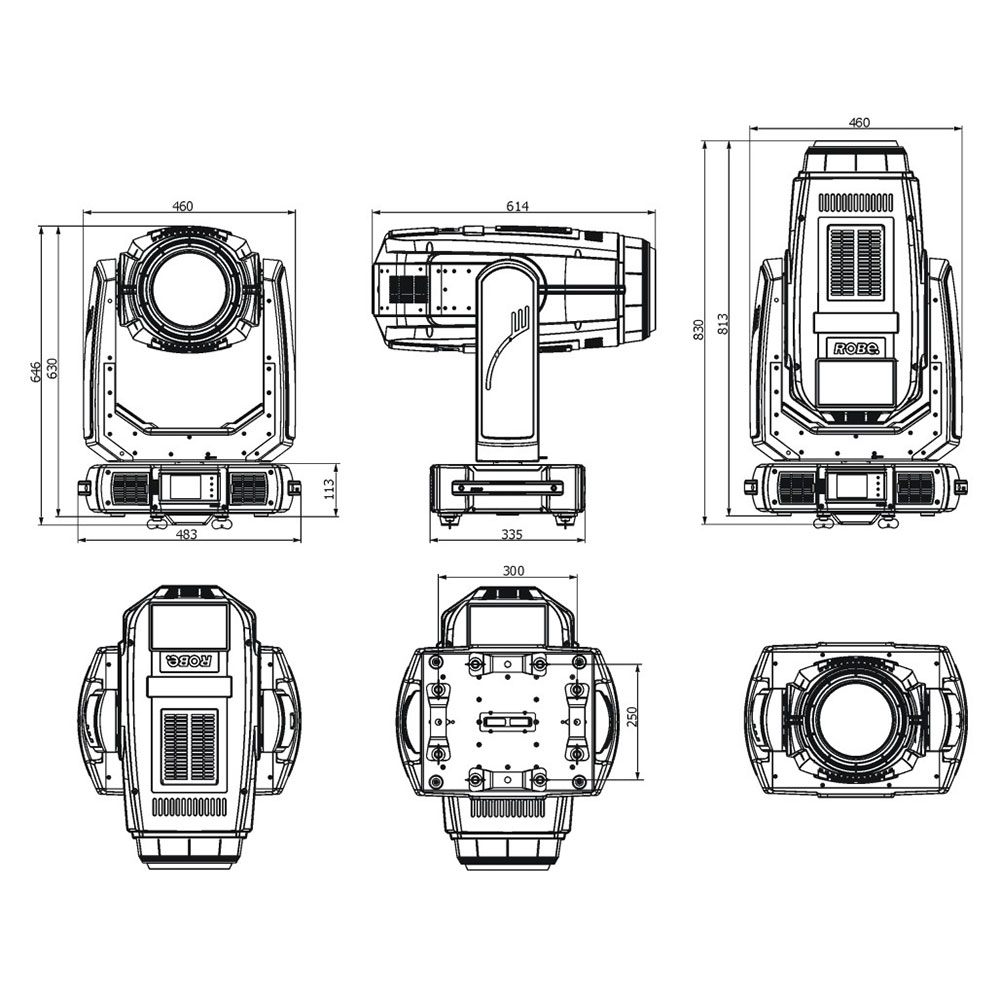

サイズ

・高さ：813 mm - ヘッドが垂直の状態
・幅：483 mm
・奥行き：335 mm
・重量：37.9 kg
