DFD DMX/RDMスプリッター (ダグフリーナ） [新品]

DFD DMX/RDMスプリッター (ダグフリーナ）

■■バリエーション
■4口 1系統(512チャンネル）
・3 pin XLR 124-3
・5 pin XLR 124-5
・RJ-45 124-RJ-ESTA
・端子コネクタ 124-TB
・端子コネクタ電源ボックス入り 124-TB-JBOX

■7口 1系統(512チャンネル）
・3 pin XLR 127-3
・5 pin XLR 127-5
・RJ-45 127-RJ-ESTA
・端子コネクタ 127-TB
・端子コネクタ電源ボックス入り 127-JBOX

■12口 1系統(512チャンネル）
・端子コネクタDINレール式 1212-DIN
・端子コネクタDINレール式電源ボックス入り 1212-DIN-JBOX



■■4口 1系統

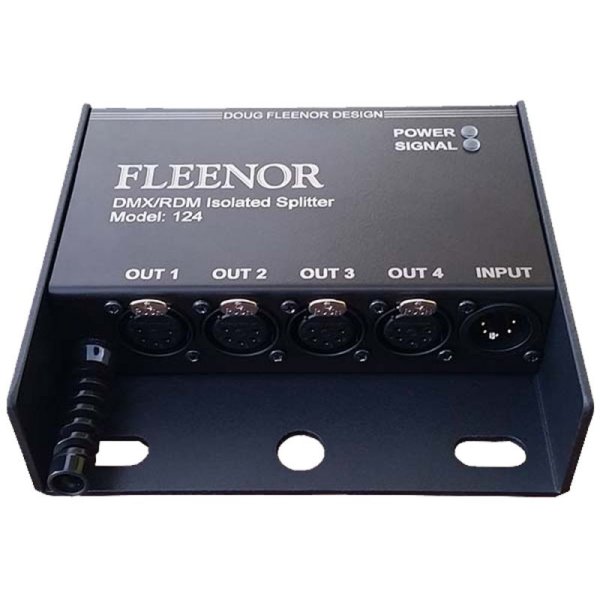

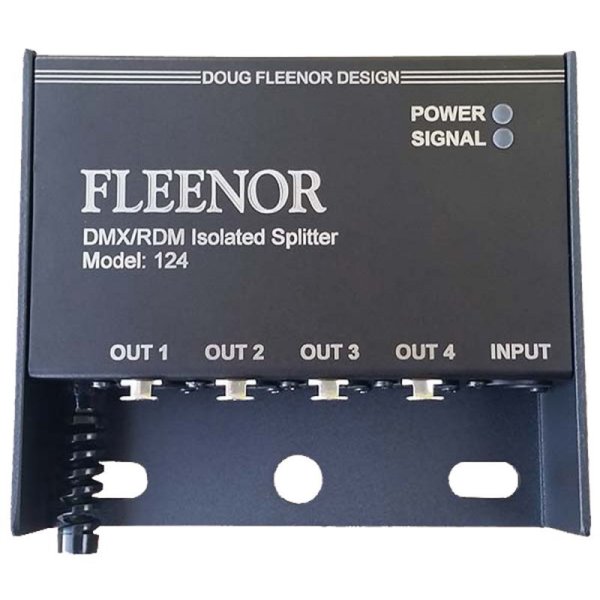

■Doug Fleenor Design DMX/RDMアイソレーター #124（ダグフリーナ）

124は、DMX512とRDMの統合スプリッターです。

■特徴
・1XLR3ピン（モデル124-3）または5ピン（モデル124-5）の他にもRJ45コネクタ（モデル124-RJ）およびターミナルブロックコネクタ（モデル124-TB）があります。
・1入力口は電気的に絶縁された信号を受け取りますが、出力側は互いに電気的に絶縁された仕様ではありません。
・1厚さ2.54mmのアルミニウム製の頑丈なシャーシは、持ち運びにも耐えれる仕様となっています。ダボの取り付け穴を使用して、ハンガーで取り付けたりもできますし、そのほかの取り付け穴は安全ケーブルと併用できます。
・1電源ケーブルは取り外し式ではないので、紛失したりする心配はありません。
・1ユニバーサル電圧入力選択機能を備えているので、世界中で使用できます。
・1インジケーターライトは簡単に識別でき、電源（赤色）、信号あり（緑色）という具合にどのユーザータイプにも合わせた簡易仕様となっています。

■概要
・電源／データ出入力口
・入力回路 EIA-485 受信機は信号の+ (陽性側) - (陰性側)の間に120 Ωの抵抗値を設けております。
・EIA-485 receiver (LT1785)で60V以下の電圧からの保護ならびに15KV以下の単発電圧からの保護。
・適合入力信号 DMX512, DMX512/1990, DMX512-A, RDM

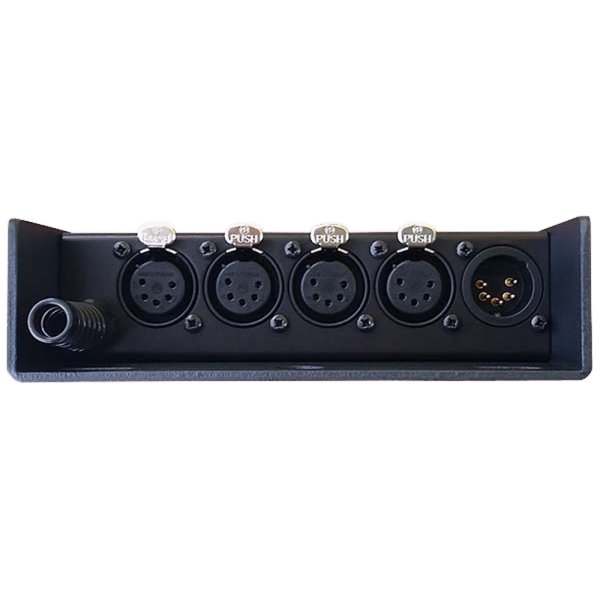

・コネクター 金メッキ5pin Neutrik D-1 シリーズ (オス口側: 入力　メス口側: 出力)(オプションとして3pin仕様、端子ブロック、RJ45コネクターを取り揃えております。)
・入力電源 100〜120v、50/60Hz、0.5amps
・インジケーター仕様 RED: 電圧感知。正常稼働中 | Green: DMX512, RDMの受信感知中
・アイソレーション DMX512/RDM入力口: 1500V

■構造
・色 (トップ、底面、横) ブラック
・色 (本体前面、後面) ブラック

■サイズ
・幅:139.7mm
・縦: 40.64mm
・奥行き: 121.92mm

■メーカーサイト
http://www.dfd.com/124.html



■■7口 1系統

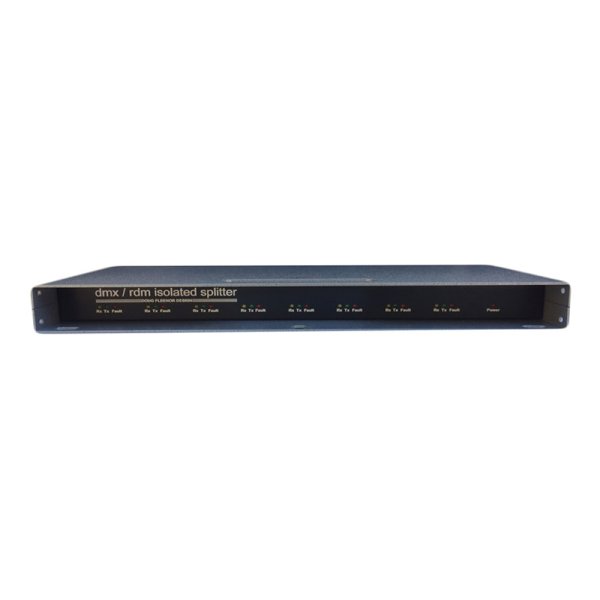

Doug Fleenor Design One input, seven outputs, RDM capable #127（ダグフリーナ）

BIDI 8として知られている、7出力DMX/RDMスプリッター（127）は、従来のDMX512データリンクのピン2と3を使用してワイヤーで双方向通信を行うためのアイソレーションと信号バッファリングができます。通常のオプトスプリッターと異なり、8つのポートのデータ受信でき、残りの7つのポートがそのデータを再送信する仕組みになっています。8つのポートはそれぞれ完全な双方向の光絶縁と15,000Vまでの過渡保護機能を備えています。

プロトコル依存もなく、ESTAのRDMプロトコルやHigh End Systems、Martin Professionalなどのプロトコルの対応をします。また、ユニバーサル電源、完全双方向アイソレーション、金メッキコネクター（ノイトリック）、頑丈なテーブルトップ、トラス、ラック設計可能な設計など、様々な特徴を備えています。

■仕様
・入力回路: 信号の+ (陽性側)　-(陰性側)の間に120Ωのフェイルセーフ端子がついたEIA-485送受信器
・入力保護: 連続した+/− 60v、+/− 15KVトランジェントまでダメージなし
・入力信号: DMX512、DMX512/1990、DMX512-A、又はRDM。最小0.2v、最大12v。
・コネクター: 金メッキ5ピンNeutrik D-1シリーズ (オプションとして3pin仕様、端子ブロック、RJ45コネクターを取り揃えております。)
・ターミネーション: 入出力は、RDM仕様のターミネーション
・電源入力: 100〜240 V AC 50/60 Hz、1/2 Amp
・表示: 電源の表示は赤のLED、DMXやRDMの表示は緑のLED
・アイソレーション: 8つのポートは全て1000Vまで電気的に絶縁されています
・色: 前面、後面: 黒
・上面、底面、横: シルバーハンマートーン
・環境: 0-40° C、湿度10-90%、結露しないこと
・設計: ラックキット（モデルRK16-1）を使用することで、スタンダードなラックへの設置が可能

■サイズ
・43.18mm（高さ）× 165.1mm（奥行）× 419.1mm（横幅）
・2.04 kg

■データシート（英語）
http://www.dfd.com/pdf/127-data.pdf

■メーカーサイト
http://www.dfd.com/127.html



■■12口 1系統

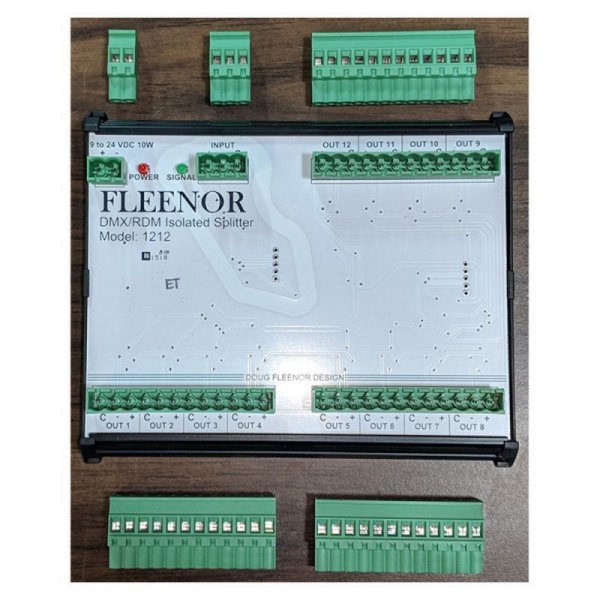

Doug Fleenor Design One input, twelve outputs, RDM capable, DIN rail mount #1212（ダグフリーナ）

1212-DINは、発売時から当社最も優秀な出力スプリッターで、出力あたりのコストが最も低い製品です。双方向、DINレール設計、DMX512/RDM、完全にアイソレートされた入力を持つ絶縁型スプリッターです。12個の出力は別々に駆動しますが、それぞれアイソレートされていません。LEDの表示も搭載されており、電源は赤、信号は緑で表示されます。

1212-DINは、1つの入力口と12個の出力口付きのDMX/RDM DINレール設計のスプリッターです。

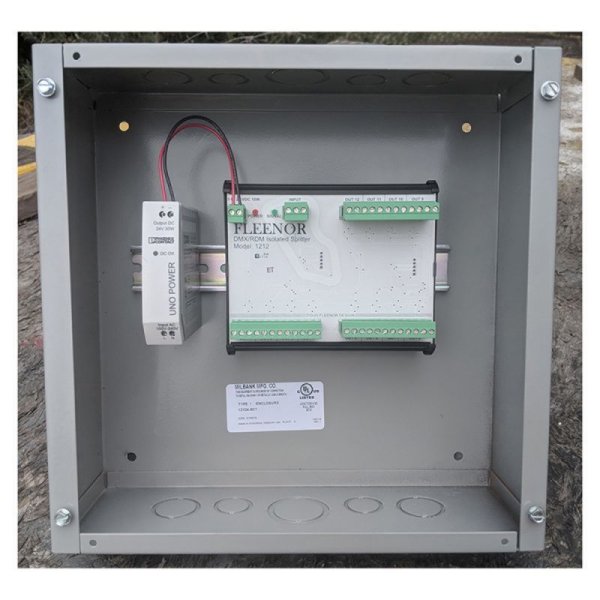

1212-DIN-JBOXは、NEMA 1ジャンクションボックスに取り付けられた1212-DINです。
1212-DIN-JBOX-PSは、ユニバーサル電源付きの1212-DIN-JBOXです。

PSDIN-30W-24Vの電源も用意されています。

■仕様
・入力回線: 保護されたEIA-485受信機 (LT1785)
・入力保護: 連続した60V、15KVトランジェントまでダメージなし
・入力信号: DMX512、DMX512/1990、DMX512-A、又はRDM
・信号コネクター: 差し込み可能なフェニックス端子ブロック: 出力用に12ポジションを3つ、入力用に3ポジションを1つ
・ターミネーション: 入出力は、RDM仕様のターミネーション
・電源入力: 9-24 VDC、10W、2ポジション差し込み可能なフェニックス端子ブロック
・表示: 電源がオンの際に赤の電源LEDライトが点灯します
・DMX512またはRDMが存在する際に緑の信号LEDライトが点灯します
・冷却: 対流冷却、ファン不要
・アイソレーション: DMX512/RDM入力は1500Vまで電気的に絶縁
・色: 白い回路基板付きの黒いDINレールトレー
・環境: 0-40° C、湿度10-90%、結露しないこと
・設計: DINレールかジャンクションボックス

■サイズ
・1212-DIN: 50.8mm（高さ）× 107.95mm（奥行）× 152.4mm（横幅）0.28kg
・1212-DIN-JBOX: 304.8 mm（高さ）× 101.6 mm（奥行）× 304.8 mm（横幅）1.4kg
・1212-DIN-JBOX-PS: 304.8 mm（高さ）× 101.6 mm（奥行）× 304.8 mm（横幅）1.4kg

■データシート（英語）
http://www.dfd.com/pdf/1212-data.pdf

■メーカーサイト
http://www.dfd.com/1212.html
