DFD 高性能DMX スプリッター 5口 1系統 (ダグフリーナ） [新品]

Doug Fleenor Design 高性能スプリッター 5口 #125EE（ダグフリーナ）

The Enhanced Isolated Splitter(125EE)は従来のアイソレーター機能に加えて、信号自体の質が荒くなってしまう状況から守ることができます。

■バリエーション

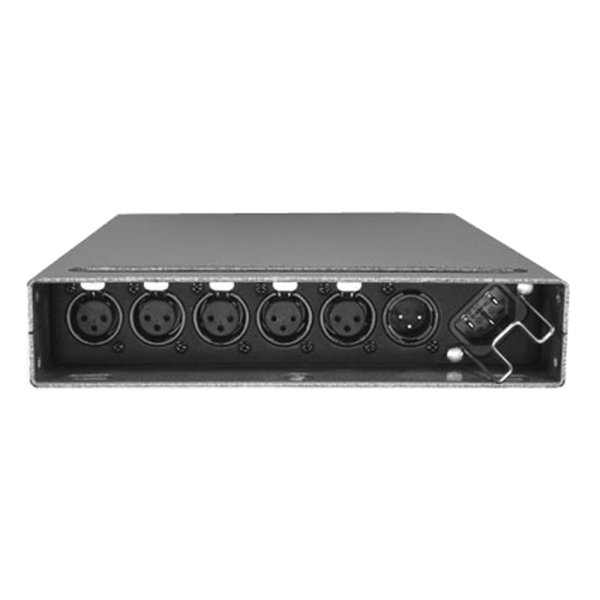

・3 pin XLR 125EE-3

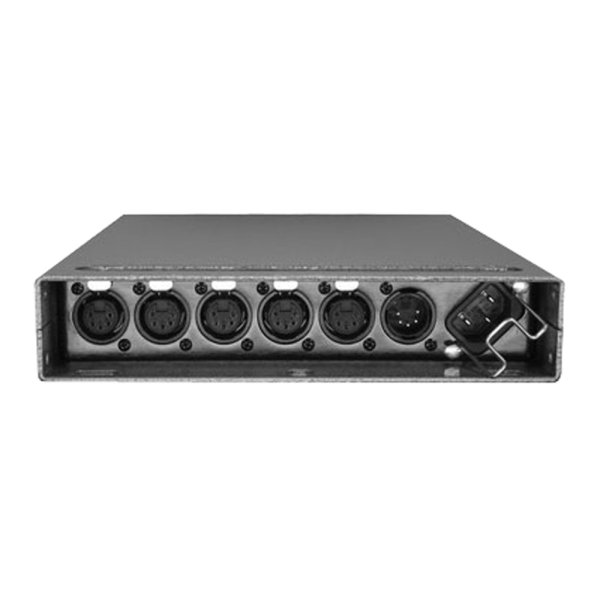

・5 pin XLR 125EE-5

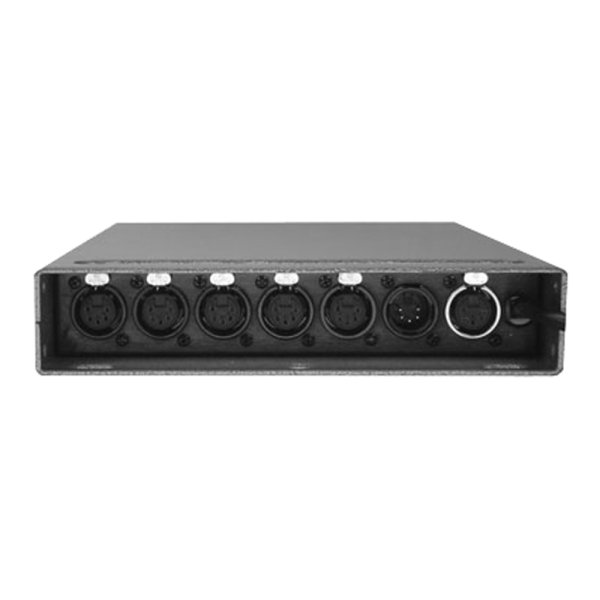

・5 pin XLR　データスルー口付き 125EE-5-FT
・RJ-45 125EE-RJ-ESTA

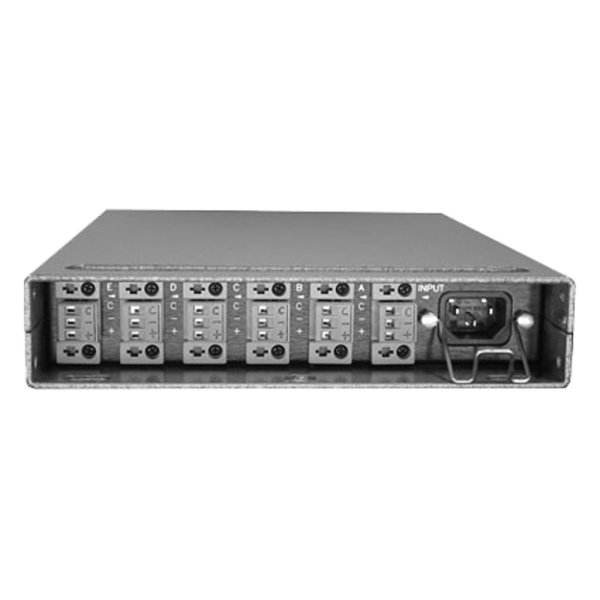

・端子コネクタ 125EE-TB

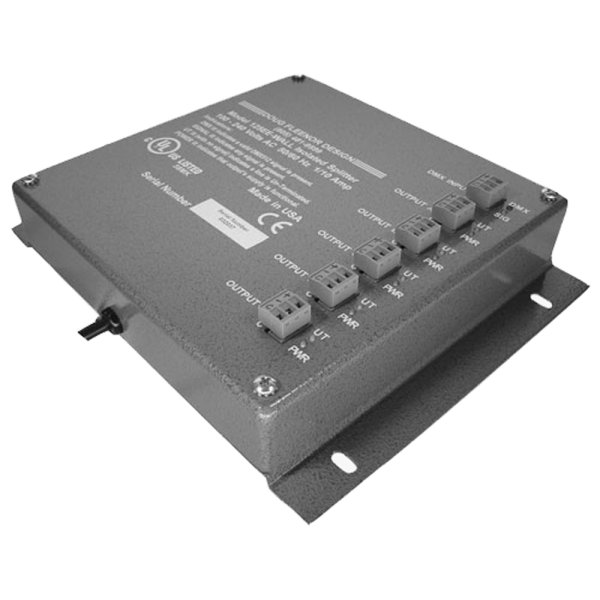

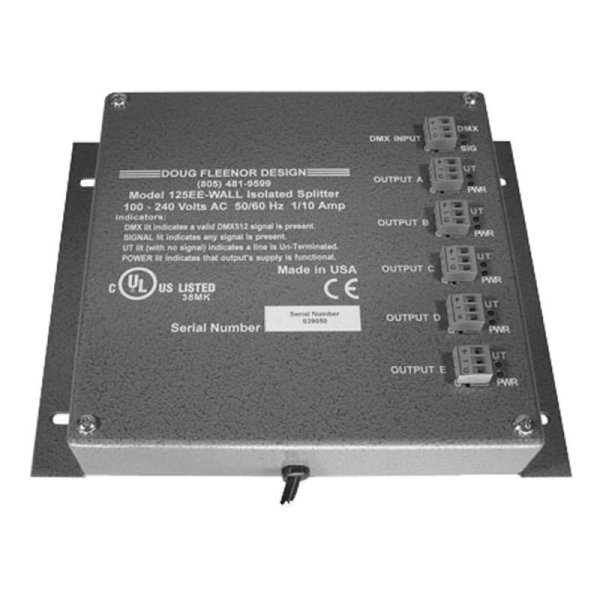

・端子コネクタエンクロージャー式 125EE-WALL

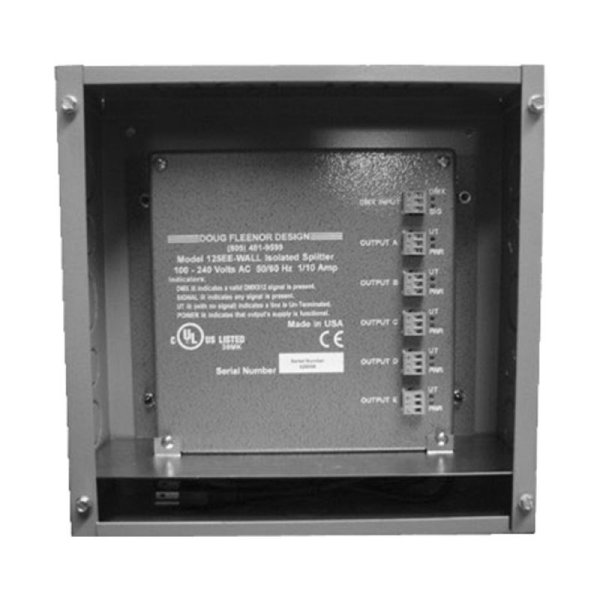

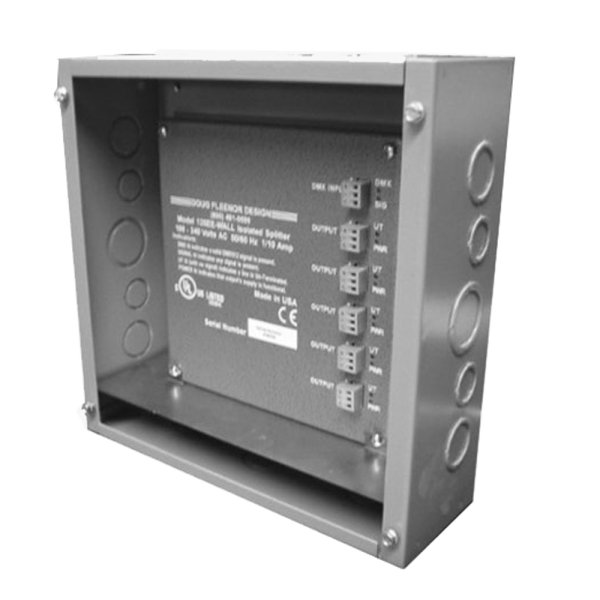

・端子コネクタ電源ボックス入り 125EE-WALL-JBOX

■特徴
・従来のDMXスプリッターは光学上に基づいて設計されたカプラーにより、全ての出力側は入力側と切り離され、また同様に出力同士も切り離された状態にあります。
・さらに全ての出力側は、それぞれ独自の電源供給を受けるとともに、回線ドライバを持っております。
・雷雨などから信号を守るため、本製品は入力側に４つ、出力側にそれぞれ２つ、電源回路に１つ、一時的な緩衝機器を設けております。
・120vまでの電気障害から信号を守ることが可能なスプリッター機能を持った入力側、出力側に、自動ヒューズリセット機器も搭載され、配線ミスによるショートからも信号を守ることができます。
・出力側にはそれぞれ電源供給を表すインジケーターと、ターミネーション機能を表すインジケーターが付いております。
・入力側には、信号の状況を表し、その強弱を示すインジケーターが付いております。本製品は、90v〜240vまで対応しております。
・本製品はスルーレート制限を持った機器です。
・電磁波妨害を最小限に抑え、不適切に終端処理されたケーブル等から起こるリフレクションの影響を減らします。

■概要
・Baud rate(ボーレート) : 0〜250 kilobaud
・入力回路 : EIA-485 受信機は2つの自動ヒューズリセット機器搭載。120 Ωの入力側ターミネーターには２つの自動ヒューズリセット機器搭載。４つの緩衝機器: 信号 + (陽性側)に２つ (陰性側)に２つ
・入力信号 : 0.5〜12v 入力側は120vまで損傷無く耐えることができます。過度電流には5kvまで対応可能
・出力回路: スルーレート制限付きEIA-485は２つのポリスイッチ(過電流保護)ヒューズ搭載。トランゾーブダイオードを信号 + (陽性側)に1つ (陰性側)に1つ搭載
・スルーレート制限を持った機器は電磁波妨害を最小限に抑え、不適切に終端処理されたケーブル等から起こるリフレクションの影響を減らします
・出力信号: EIA-485デバイスは、120Ωの抵抗値を通し、約３v〜12vの信号を損傷無く出力致します。過度電流には5KVまで対応可能です。
・コネクター: 金メッキ5ピン Neutrik D-1 シリーズ (オス口側: 入力 メス口側: 出力)(オプションとして3pin仕様、端子ブロック、RJ45コネクターを取り揃えております。)
・アイソレーション: 2500v 光学カプラー、5000v分劃ボビントランスフォーマー
・入力電源: 90〜240v、50/60Hz、0.1amp (24watts) IEC-320 入力コネクター
・色: シルバーハンマートーン、パネル:黒、本体前面:黒

■サイズ（平置きの場合）
・幅:209.55mm 縦: 44.196mm: 奥行き: 285.75mm
・重量: 2.27Kg

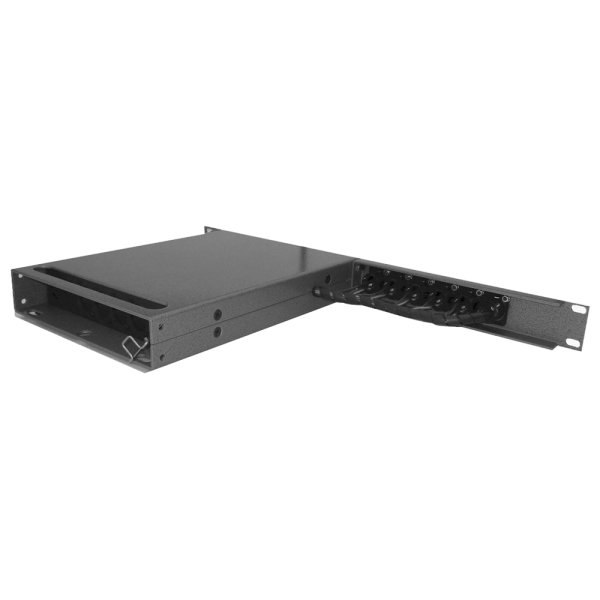

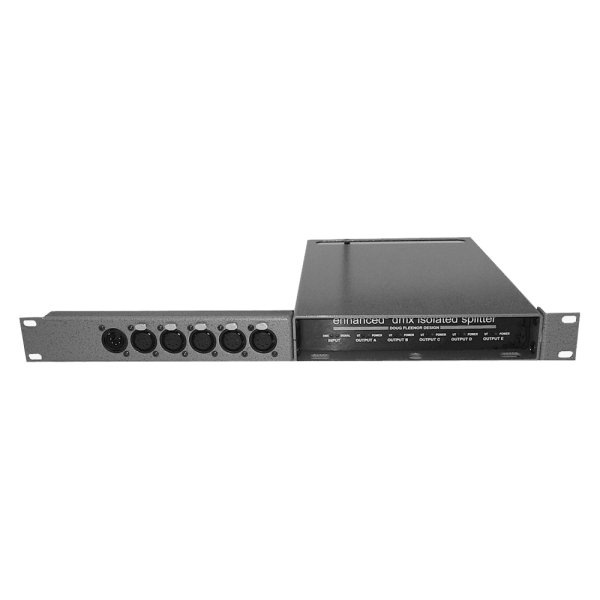

・(19インチラック用のアダプターも取り扱っております。)

■サイズ（壁掛けの場合）
・幅:266.7mm 縦: 215.9mm: 奥行き: 50.8mm

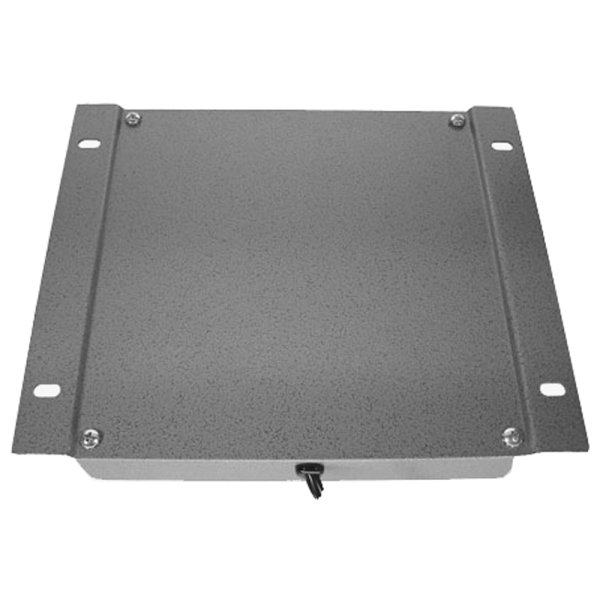

・垂直の場合6カ所、平行の場合9カ所のマウント設置用取り付け穴があります。
