DFD DMXマージャー (ダグフリーナ） [新品]

Doug Fleenor Design 高性能DMXマージャー #221E/321E/421E/521E/621E（ダグフリーナ）

２つのDMX出力機・コントローラーを同時に使用したいとお考えですか？ 0〜10vのコントロールシグナルでは、それぞれの出力を組み合せにより、同時に使用することはできません。同時にDMX出力機器を使用する場合は、Doug FleenorのようなDMXを専門としているメーカーで取り扱っている 高性能DMXマージャーが必要となります。

■■バリエーション
■2>1系統

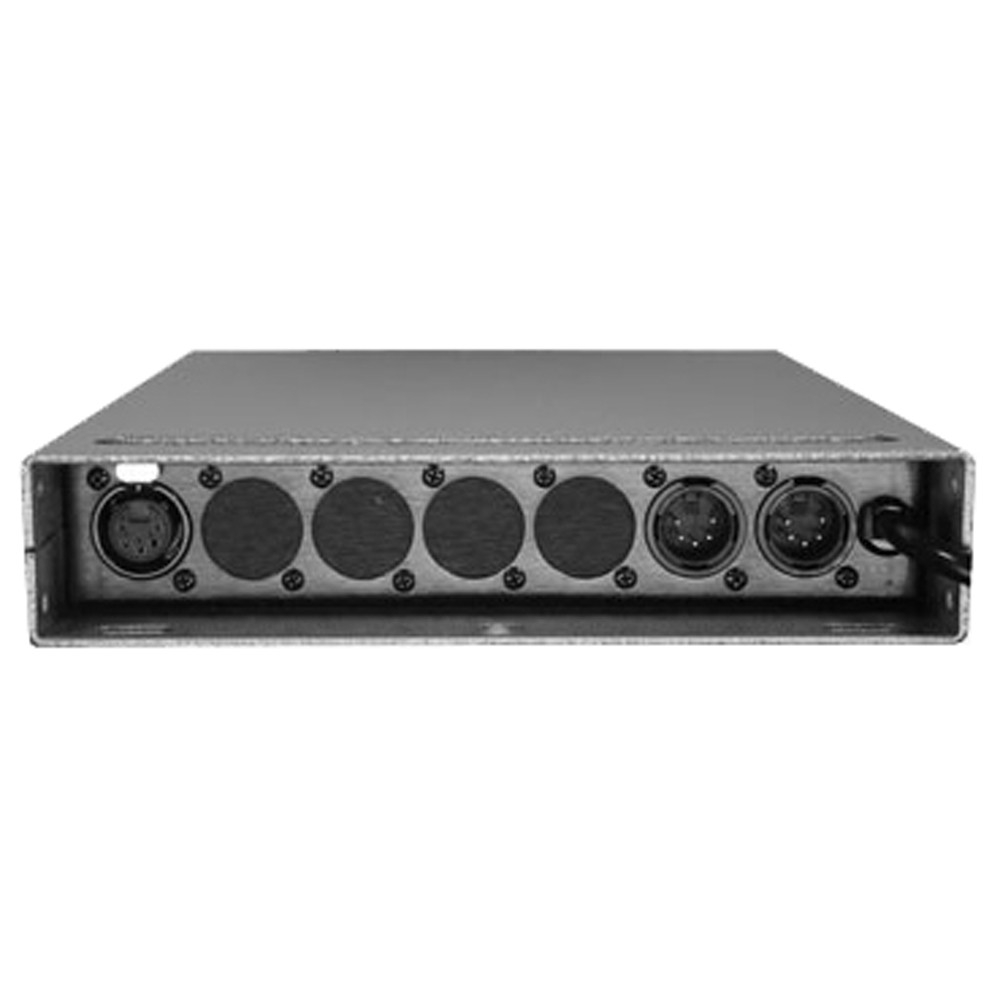

・2>1系統 5 pin XLR 221E-5
・2>1系統 端子コネクタ 221E-TB

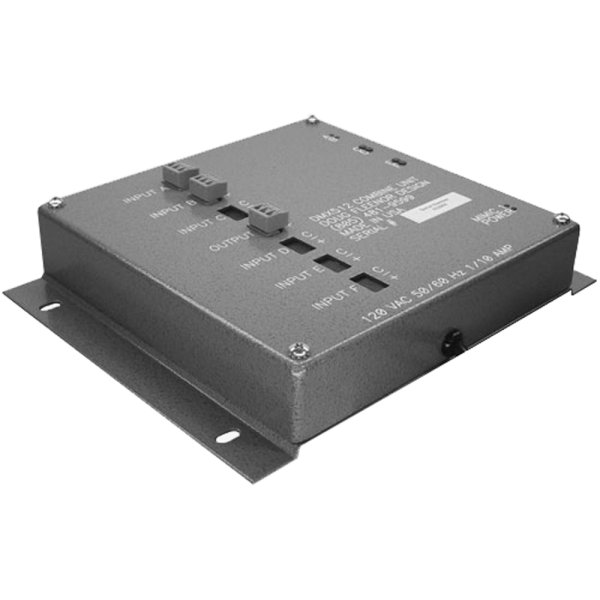

・2>1系統 端子コネクタエンクロージャー式 221E-WALL
・2>1系統 端子コネクタ電源ボックス入り 221E-WALL-JBOX

■3>1系統
・3>1系統 5 pin XLR 321E-5
・3>1系統 端子コネクタ 321E-TB
・3>1系統 端子コネクタエンクロージャー式 321E-WALL
・3>1系統 端子コネクタ電源ボックス入り 321E-WALL-JBOX

■4>1系統
・4>1系統 5 pin XLR 421E-5
・4>1系統 端子コネクタ 421E-TB
・4>1系統 端子コネクタエンクロージャー式 421E-WALL
・4>1系統 端子コネクタ電源ボックス入り 421E-WALL-JBOX

■5>1系統
・5>1系統 5 pin XLR 521E-5
・5>1系統 端子コネクタ 521E-TB
・5>1系統 端子コネクタエンクロージャー式 521E-WALL
・5>1系統 端子コネクタ電源ボックス入り 521E-WALL-JBOX

■6>1系統

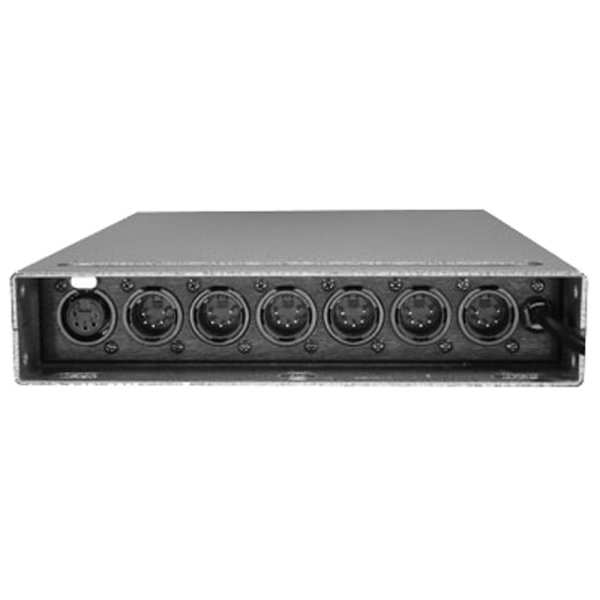

・6>1系統 5 pin XLR 621E-5
・6>1系統 端子コネクタエンクロージャー式 621E-WALL
・6>1系統 端子コネクタ電源ボックス入り 621E-WALL-JBOX


■特徴
・高性能DMXマージャーはDMX512信号において、そのディレイタイムを0.02秒以下に抑えることが可能です。
・通常版では、６つの入力口まで搭載可能であり、６つ以上の入力を必要とする際は、本製品同士を組み合わせての使用も可能となっております。
・光学的にアイソレートされた入力部分により終端処理されており、交流電源との交差、及び過電流からの保護処理もなされております。

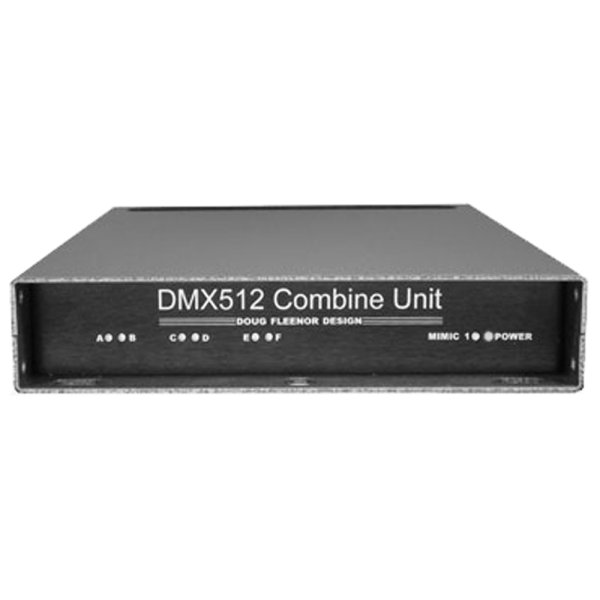

・入力部にはそれぞれLEDによるインジケーターも搭載しております。
・本製品は、Colortran社製の CMX protocol (D-192シリーズのDimmer機器に使用) への代替え機としても使い頂けます。

■概要
・Baud rate(ボーレート) : 0〜250 kilobaud
・入力回路: 陽極、陰極間に120Ωターミネーション搭載EIA-485 受信機
・入力コネクター: 金メッキ3/ 5ピン オス口 (Neutrik D-1 シリーズ)
・端子ブロック仕様(オプション)
・出力回路: EIA-485ドライバー
・出力コネクター: 金メッキ3/5ピン メス口 (Neutrik D-1 シリーズ)
・端子ブロック仕様(オプション)
・入力から出力までのディレイタイム: 平均1/100 秒、最大1/50秒
・入力電源: 100〜120v、50/60Hz、12watts　(208〜240v対応仕様: オプション)
・電源ケーブル: 長さ5インチ18/3 、Parallel Blade (エジソン型)グランド付き
・色 : シルバーハンマートーン
・本体前面、後面パネル : 黒

■サイズ（平置きの場合）
・幅:209.55mm 縦: 44.196mm: 奥行き: 285.75mm　
・重量: 2.22Kg
・(19インチラック用のアダプターも取り扱っております。)

■サイズ（壁掛けの場合）
・幅:266.7mm 縦: 215.9mm: 奥行き: 50.8mm　
・重量: 2.27Kg
・垂直時 152.4mm、平行時241.3部分に取り付け穴有り。

■データシート（英語）
http://www.dfd.com/pdf/221e-data.pdf

■マニュアル（英語）
http://www.dfd.com/pdf/221e-man.pdf

■メーカーサイト
http://www.dfd.com/221e.html
