DFD DMXアイソレーター (ダグフリーナ） [新品]

DFD DMXアイソレーター (ダグフリーナ）

■■バリエーション
■1系統(512チャンネル）

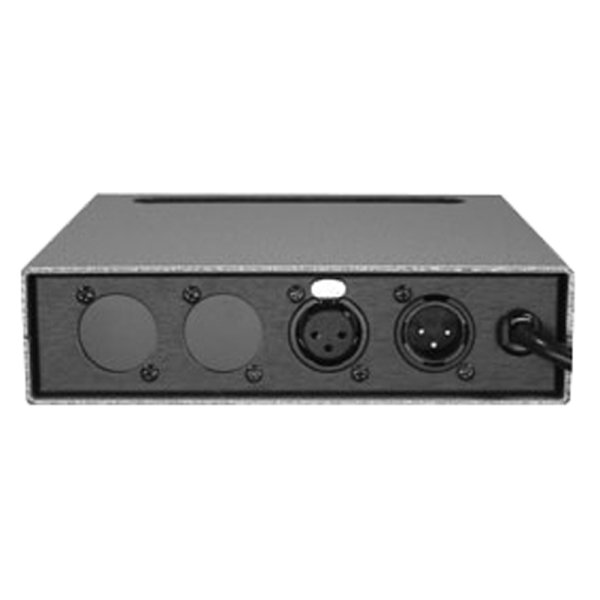

・3 pin XLR121-3

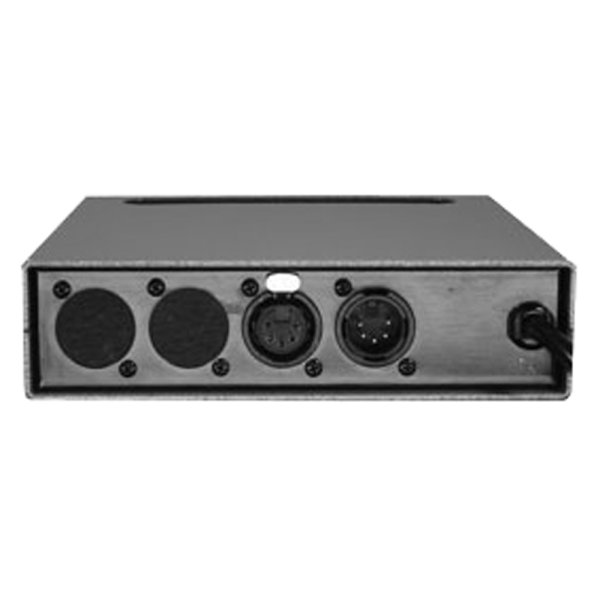

・5 pin XLR121-5
・RJ-45121-RJ-ESTA
・端子コネクタ121-TB
・端子コネクタ電源ボックス入り121-JBOX
・端子コネクタDINレール式DINTAP

■2系統(1024チャンネル）
・3 pin XLR121D-3

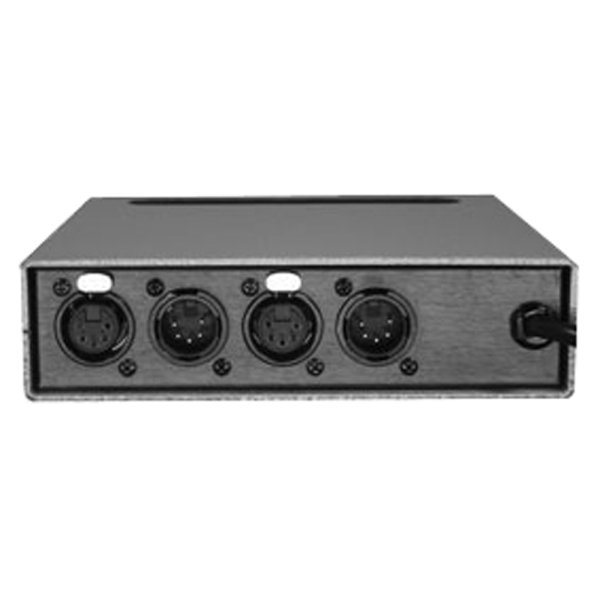

・5 pin XLR121D-5
・RJ-45121D-RJ-ESTA
・端子コネクタ121D-TB
・端子コネクタ電源ボックス入り121D-JBOX

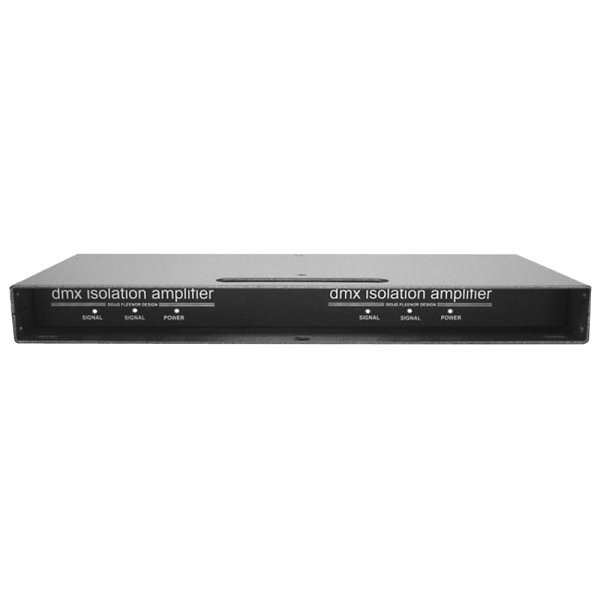

■4系統(2048チャンネル）
・3 pin XLR121Q-3

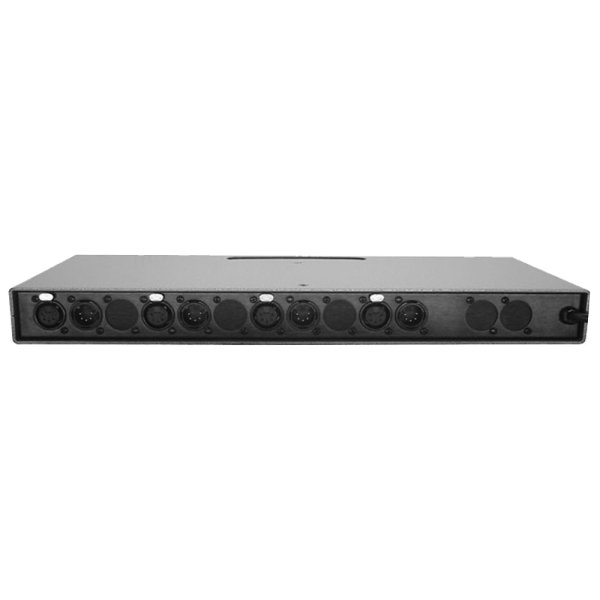

・5 pin XLR121Q-5
・RJ-45121Q-RJ-ESTA
・端子コネクタ121Q-TB
・端子コネクタ電源ボックス入り121Q-JBOX

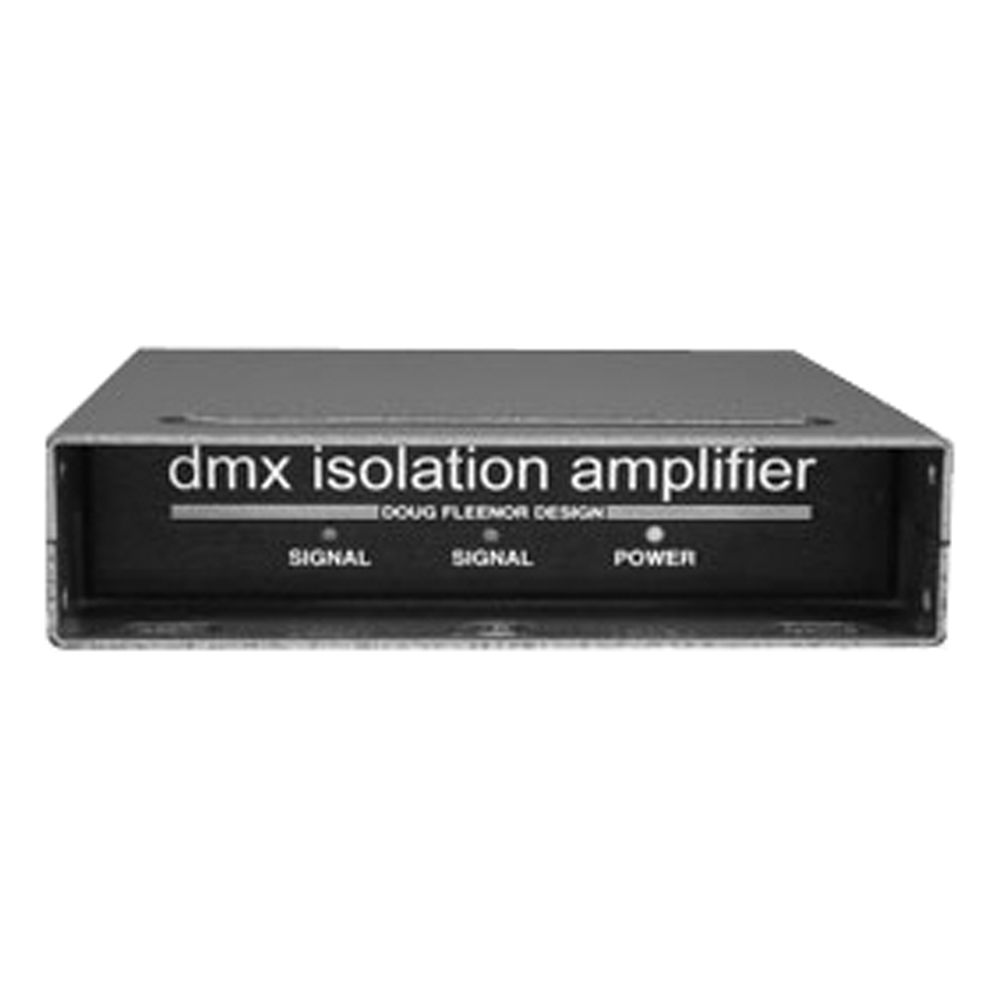

■■DMXアイソレーター/ブースター #121/121D/121Q
121D、121Qモデルに関して、アイソレーション、また回路保護の仕様は、121モデルと同様になっていますが、複数のアイソレーターがワンパッケージになっています。これにより複数のユニバースを出力する制御卓においては理想的な設計と言えるでしょう。

■概要
・長距離のDMX信号ケーブルを使用する際は、本製品DMX512 Isolation Amplifier(121)の仕様をお勧め致します。
・本製品は入力側、出力側が切り離されていることにより、入力回路は0.2vに近い低電圧でも受信可能です。
・複数のDMX512ユニバース型もご用意いたしました。入力回路、出力回路の仕様に関しましては、通常のスプリッターと同様のものになっております。
・121Dは２つのアイソレーター、121Qは4つのアイソレーターを備えております。両モデルとも、Neutrik製の3ピン、5ピン仕様のどちらか選択可能となっております。

■仕様
・入力回路 :EIA-485 受信機 信号 + (陽性側)と - (陰性側)の間に120 Ωターミネーション有り。オプションのフィードスルーコネクター内部にはターミネーションは付いておりません。
・入力信号:0.5〜12v
・出力回路:EIA-485ドライバー
・コネクター:金メッキ5ピン Neutrik D-1 シリーズ(3ピン仕様、端子ブロック仕様はオプションとなっております)
・フィードスルー:アイソレーション無しのフィードスルーコネクターはオプションとなっております。
・アイソレーション:2500v 光学カプラー 1500v 分割ボビン変圧器
・入力電源:100〜120v、50/60Hz、12watts、(208v〜240v仕様はオプション)
・色:上面、底面、横：シルバーハンマートーン
・前面、後面：黒

■サイズ
・121 幅:162mm 縦: 43mm 奥行き: 162mm
・121D 幅:209.55mm 縦: 43mm 奥行き: 162mm
・121Q 幅:419.1mm 縦: 43mm 奥行き: 162mm
・19インチラック用のアダプターも取り扱っております。

■データシート（英語）
http://www.dfd.com/pdf/123-data.pdf

■マニュアル（英語）
http://www.dfd.com/pdf/123-man.pdf

■メーカーサイト
http://www.dfd.com/121.html

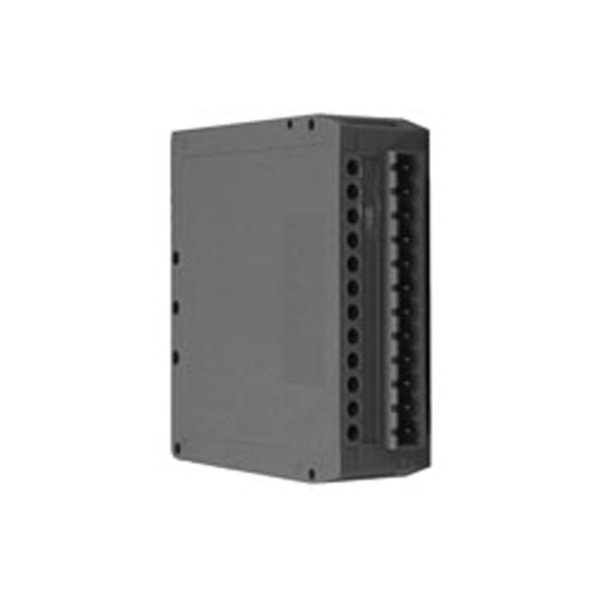

■■One input, one output, terminal blocks, DIN rail mount DMX isolator #DINTAP
DMX512 DINレール設置用インターフェースは、DMXによる照明卓から送信されるプロトコルを受信するためのインターフェース機器です。
様々なシグナルの生成も行い、その他の制御機器へと届けることもできます。
インターフェースは３つの出力形式が可能であり、ドライ接続、光学的にアイソレートされたオープンコレクター、DMXオプトスプリッターを取り揃えております。
その他、0-10Vアナログ、 RS-232をご希望の際は、カスタマイズが必要となっております。

■仕様
・入力回路： EIA-485受信　自動リセットヒューズ(PTC)と、サージ吸収ダイオード(TVS)
・入力保護：120VACのクロスライン時や、最大で15KVもの電圧が一時的に流れてしまってもダメージはありません。
・入力のアイソレート：750V DC/DCコンバーター、2500V オプティカルカプラー
・入力ターミネーション：120オームターミネション回路の入出力を外部接続ジャンパーでスイッチ
・入力信号：最低0.2V, 最大12V
・出力回路： EIA-485ドライバー　自動リセットヒューズ(PTC)と、サージ吸収ダイオード(TVS)
・出力保護：120VACのクロスライン時や、最大で15KVもの電圧が一時的に流れてしまってもダメージはありません。
・コネクタ：フェニックスコンタクト UEGM-MSTBシリーズ　12ポジション
・内蔵されたオス口ヘッダー：フェニックス、パートナンバー UEGM-MSTB A2,5/12-G-5,08
・内蔵されたメス口ヘッダー：フェニックス、オーダーナンバー1757116
・ワイヤーサイズ：24-14 AWG
・電源入力：12 - 24 Volts DC, 0.3 Amps
・カラー: フェニックスコンタクト　グリーン

■コネクターのピン配置
・1 - DMX512 共通 (pin 7に連結)
・2 - DMX512 信号 -
・3 - DMX512 信号 +
・4/5 - 連結　DMX512入力のターミネーション用　120オーム
・6 - 接続なし
・7 - 共通 DC (12 - 24 VDC) (pin 1に連結)
・8 - 陽極 DC (12 - 24 VDC)
・9 - 接続なし
・10 - アイソレートされた DMX512 タップ 共通
・11 - アイソレートされた DMX512 タップ 信号 -
・12 - アイソレートされた DMX512 タップ 信号 +

■DINレール：
・15 mm幅　トップハットレール (EN 50045, BS 6273)　
・33 mm G-タイプレール (EN 50035, BS 5825)
・35 mm 幅 トップハットレール (EN 50022, BS 5584)

■サイズ
・幅：25 mm
・高さ：79 mm
・奥行：90.5 mm

■データシート（英語）
http://www.dfd.com/pdf/dintap-data.pdf
