DFD DMXスプリッター (ダグフリーナ） [新品]

DFD DMXスプリッター (ダグフリーナ）

■■バリエーション
■3口 1系統(512チャンネル）

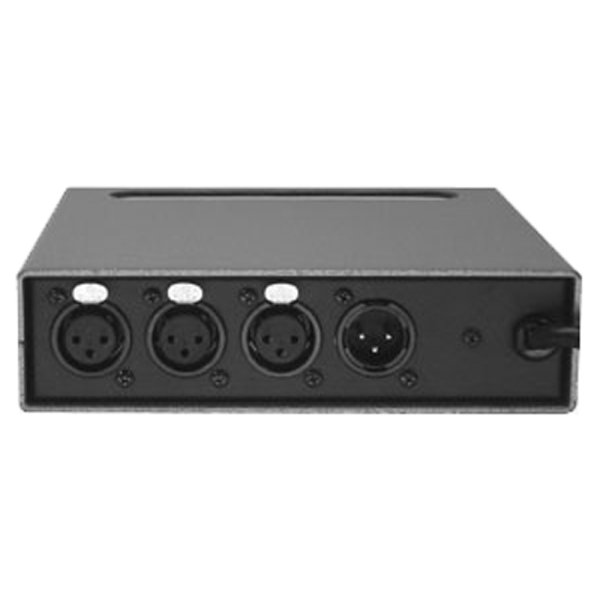

・3 pin XLR 123-3

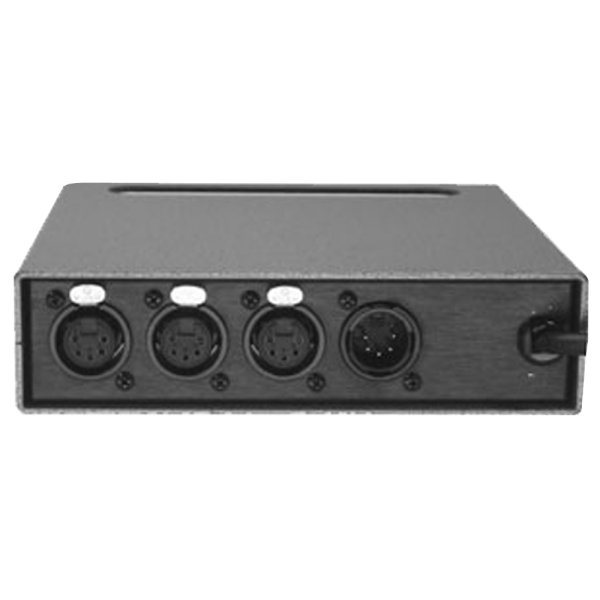

・5 pin XLR 123-5
・5 pin XLR　データスルー口付き 123-5-FT
・RJ-45 123-RJ-ESTA

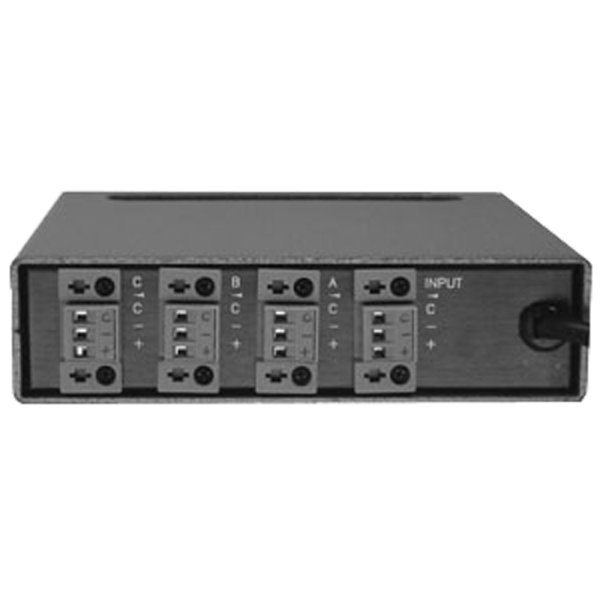

・端子コネクタ 123-TB
・端子コネクタ電源ボックス入り 123-JBOX

■5口 1系統(512チャンネル）

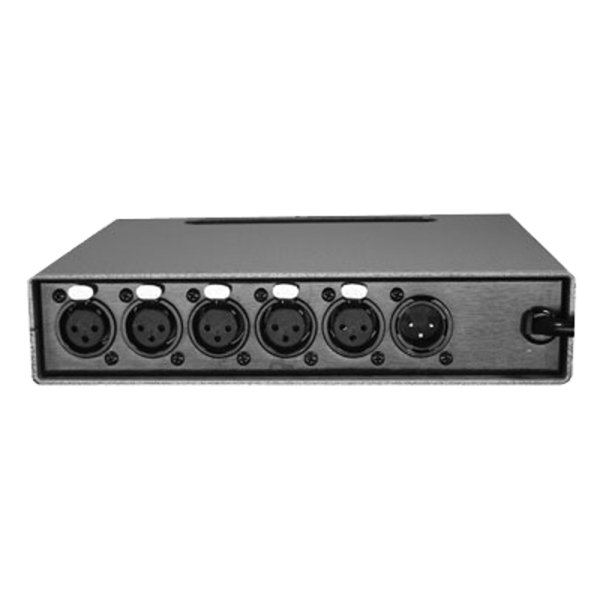

・3 pin XLR 125-3

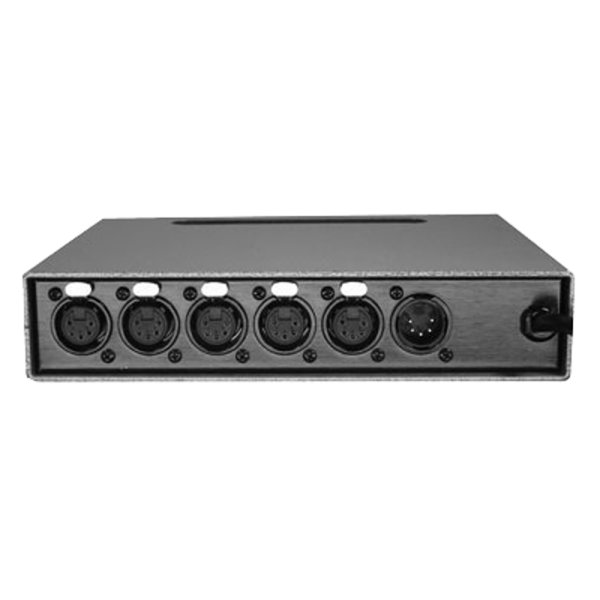

・5 pin XLR 125-5
・5 pin XLR　データスルー口付き 125-5-FT
・RJ-45 125-RJ-ESTA

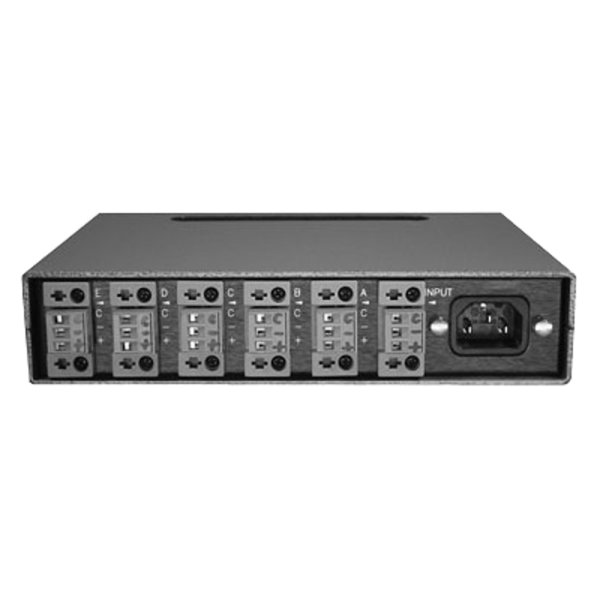

・端子コネクタ 125-TB
・端子コネクタ電源ボックス入り 125-JBOX
・端子コネクタDINレール式 125-DIN

■11口 1系統(512チャンネル）

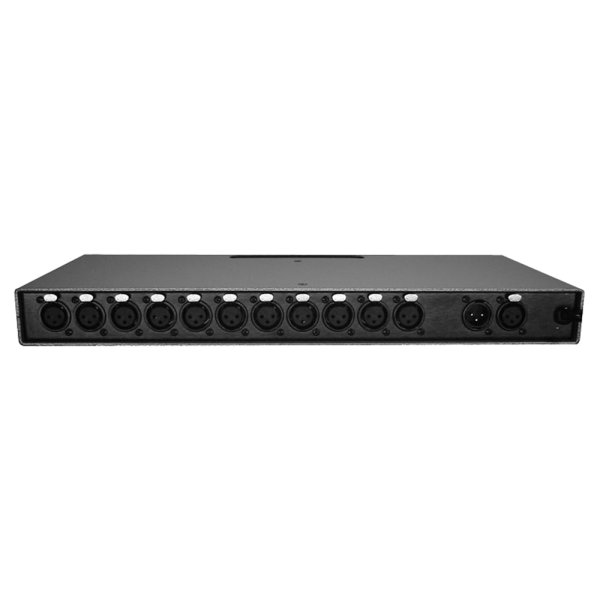

・3 pin XLR　データスルー口付き 1211-3

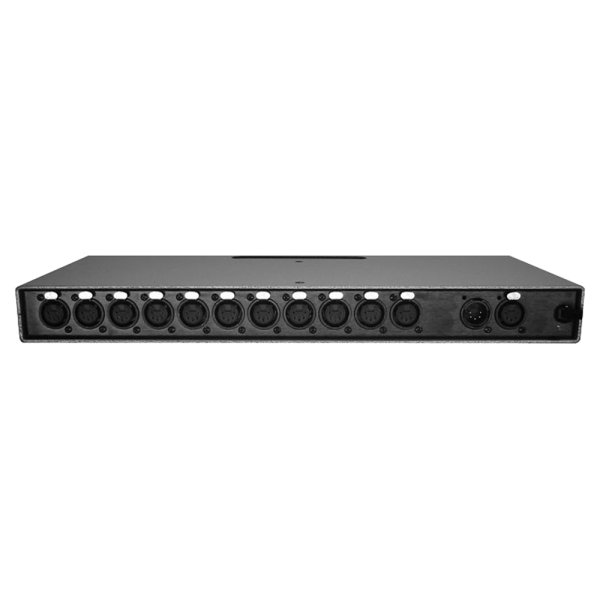

・5 pin XLR　データスルー口付き 1211-5
・RJ-45 1211-RJ-ESTA

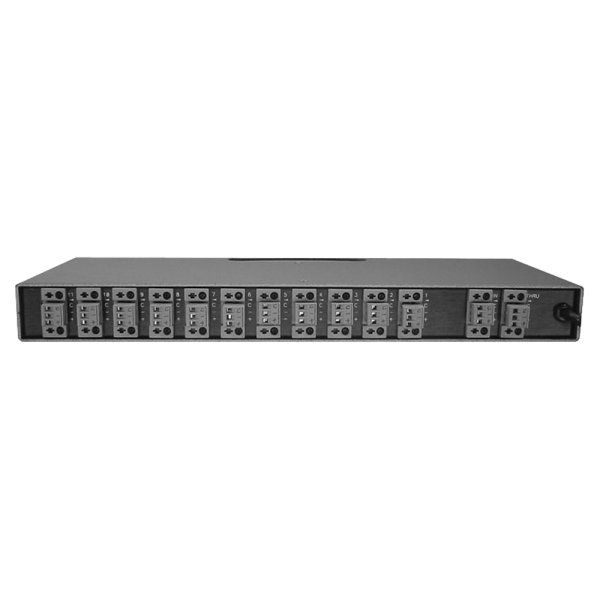

・端子コネクタ 1211-TB
・端子コネクタ電源ボックス入り 1211-JBOX


■■3口 1系統(512チャンネル）
Doug Fleenor Design One input, three outputs, DMXスプリッター 3口 #123（ダグフリーナ）

本製品( DMX スプリッター 兼 DMX 信号ブースター )は、本体にDMX入力1口と、それぞれ3口、5口、11口のDMX出力コネクターを搭載した3種類のサイズを取り揃えております。

■特徴
・増幅されたDMX信号を出力することができる本製品は、配線ミスや雷から信号を守るほか、ユニバーサル電源供給も可能です。
・ご希望の入力、出力の口数に応じて、カスタムメイドが可能となっております。
・2500v光学カプラーを使用し、出力側は入力側とは電気的に隔離された状態に有り、また出力側同士も隔離された状態となっております。
・出力側はそれぞれ独自のライン・ドライバがあり、電源供給を受けています。

■電源／データ出入力口
・入力回路 EIA-485 受信機は信号の+ (陽性側) -(陰性側)の間に120 Ωの抵抗値を設けております。(貫通型“フィードスルー”コネクターを備えたそれぞれのユニットには、内部終端装置は付いておりません。)
・入力信号 0.2〜12v
・出力回路 EIA-485ドライバ
・コネクター 金メッキ5pin Neutrik D-1 シリーズ (オス口側: 入力　メス口側: 出力)(オプションとして3pin仕様、端子ブロック、RJ45コネクターを取り揃えております。)
・Feed through (フィードスルー) DMX出力11口のモデルは通常、アイソレート機能無しのフィードスルーコネクターが付いております。
・オプションとして、1口、3口、5口のモデルも同様のコネクターに変更することができます。
・アイソレーション 2500v 光学カプラー、5000v分割ボビントランスフォーマー
・入力電源 100〜120v、50/60Hz、12watts

■構造
・色 (トップ、底面、横) シルバーハンマートーン
・色 (本体前面、後面) ブラック

■サイズ
・寸法 幅:165mm 縦: 43mm: 奥行き: 165mm
・重量 1.17kg

■備考
・適合承認 UL

■同梱品
・平行3Pコネクタ付きケーブル
・説明書(英語）


■■5口 1系統(512チャンネル）

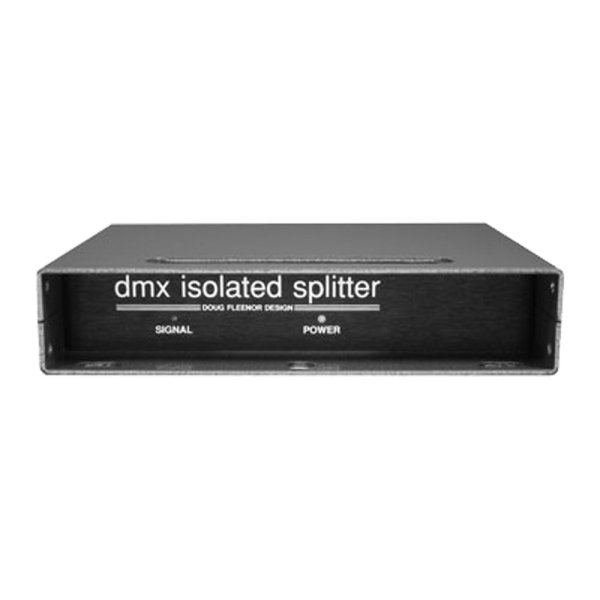

Doug Fleenor Design One input, five outputs,DMXスプリッター 5口 #125（ダグフリーナ）

本製品( DMX スプリッター 兼 DMX 信号ブースター )は、本体にDMX入力1口と、それぞれ3口、5口、11口のDMX出力コネクターを搭載した3種類のサイズを取り揃えております。

■特徴
・増幅されたDMX信号を出力することができる本製品は、配線ミスや雷から信号を守るほか、ユニバーサル電源供給も可能です。
・ご希望の入力、出力の口数に応じて、カスタムメイドが可能となっております。
・2500v光学カプラーを使用し、出力側は入力側とは電気的に隔離された状態に有り、また出力側同士も隔離された状態となっております。
・出力側はそれぞれ独自のライン・ドライバがあり、電源供給を受けています。

■電源／データ出入力口
・入力回路 EIA-485 受信機は信号の+ (陽性側)　-(陰性側)の間に120 Ωの抵抗値を設けております。(貫通型“フィードスルー”コネクターを備えたそれぞれのユニットには、内部終端装置は付いておりません。)
・入力信号 0.2〜12v
・出力回路 EIA-485ドライバ
・コネクター 金メッキ5pin Neutrik D-1 シリーズ (オス口側: 入力　メス口側: 出力)(オプションとして3pin仕様、端子ブロック、RJ45コネクターを取り揃えております。)
・Feed through (フィードスルー) DMX出力11口のモデルは通常、アイソレート機能無しのフィードスルーコネクターが付いております。
・オプションとして、1口、3口、5口のモデルも同様のコネクターに変更することができます。
・アイソレーション 2500v 光学カプラー、5000v分割ボビントランスフォーマー
・入力電源 100〜120v、50/60Hz、12watts

■構造
・色 (トップ、底面、横) シルバーハンマートーン
・色 (本体前面、後面) ブラック

■サイズ
・寸法 幅:210mm 縦: 43mm: 奥行き: 165mm
・重量 1.5kg

■備考
・適合承認 UL

■同梱品
・平行3Pコネクタ付きケーブル
・説明書(英語）


■11口 1系統(512チャンネル）

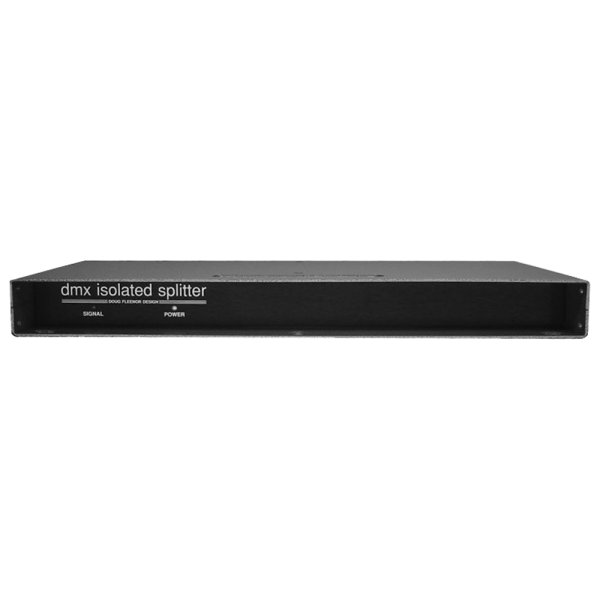

Doug Fleenor Design One input, eleven outputs, DMXスプリッター 11口 #1211（ダグフリーナ）

本製品( DMX スプリッター 兼 DMX 信号ブースター )は、本体にDMX入力1口と、それぞれ3口、5口、11口のDMX出力コネクターを搭載した3種類のサイズを取り揃えております。

■特徴
・増幅されたDMX信号を出力することができる本製品は、配線ミスや雷から信号を守るほか、ユニバーサル電源供給も可能です。
・ご希望の入力、出力の口数に応じて、カスタムメイドが可能となっております。
・2500v光学カプラーを使用し、出力側は入力側とは電気的に隔離された状態に有り、また出力側同士も隔離された状態となっております。
・出力側はそれぞれ独自のライン・ドライバがあり、電源供給を受けています。

■電源／データ出入力口
・入力回路 EIA-485 受信機は信号の+ (陽性側)　-(陰性側)の間に120 Ωの抵抗値を設けております。(貫通型“フィードスルー”コネクターを備えたそれぞれのユニットには、内部終端装置は付いておりません。)
・入力信号 0.2〜12v
・出力回路 EIA-485ドライバ
・コネクター 金メッキ5pin Neutrik D-1 シリーズ (オス口側: 入力　メス口側: 出力)(オプションとして3pin仕様、端子ブロック、RJ45コネクターを取り揃えております。)
・Feed through (フィードスルー) DMX出力11口のモデルは通常、アイソレート機能無しのフィードスルーコネクターが付いております。
・オプションとして、1口、3口、5口のモデルも同様のコネクターに変更することができます。
・アイソレーション 2500v 光学カプラー、5000v分割ボビントランスフォーマー
・入力電源 100〜120v、50/60Hz、12watts

■構造
・色 (トップ、底面、横) シルバーハンマートーン
・色 (本体前面、後面) ブラック

■サイズ
・寸法 幅:419mm 縦: 43mm: 奥行き: 165mm
・重量 3kg

■備考
・適合承認 UL

■同梱品
・平行3Pコネクタ付きケーブル
・説明書(英語）

■データシート（英語）
http://www.dfd.com/pdf/123-data.pdf

■マニュアル（英語）
http://www.dfd.com/pdf/123-man.pdf

■メーカーサイト
http://www.dfd.com/123.html
