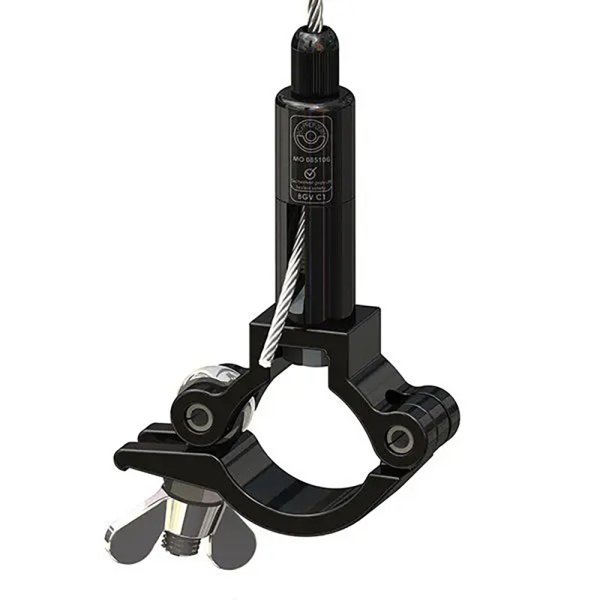

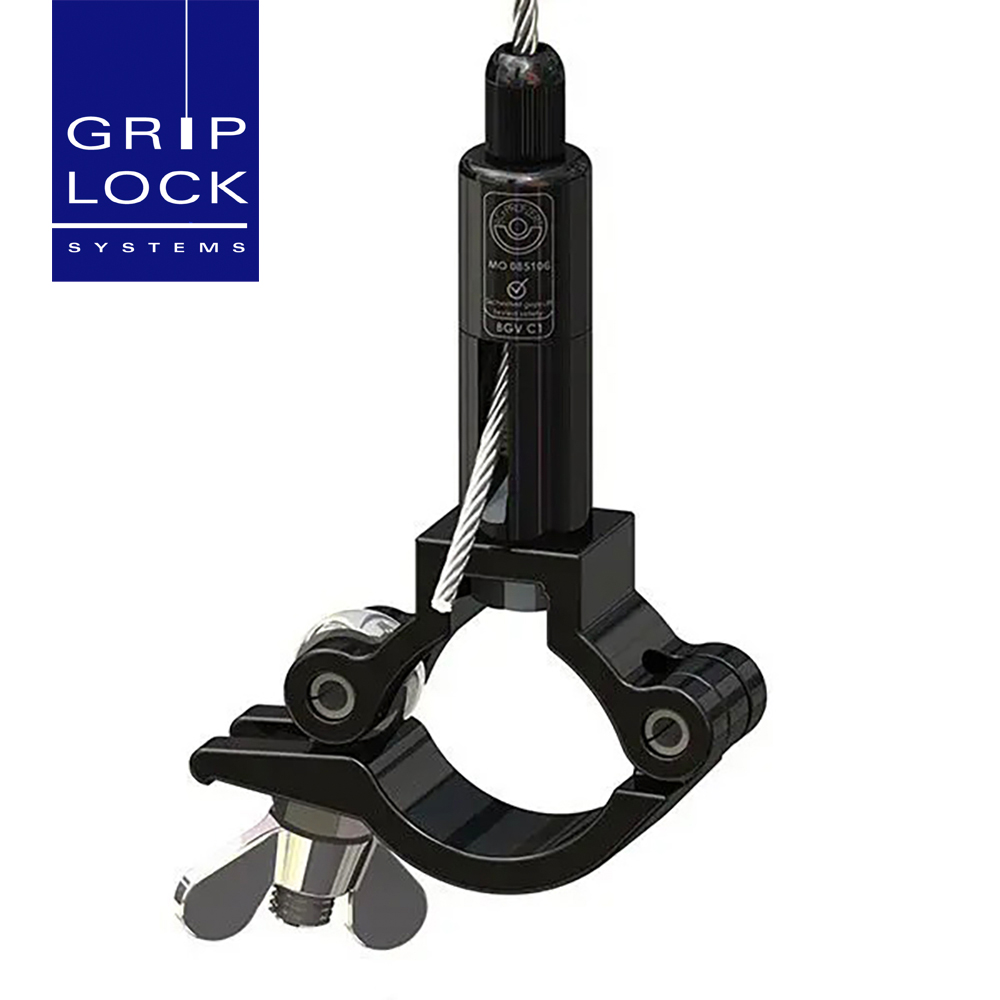

ワイヤーハンガー クランプ・8mmワイヤ用 [80Z-CLMP-200-V6B]

タイプ80・クランプ付き6.0mm〜8.0mmワイヤ仕様グリップロックです。

■特徴
・グリップロックは洗練されたデザインかつ、工具不要で高さ調節ができる優れものです。
・アメリカの舞台業界に新風を巻き起こしたリギング製品、日本の皆様にも是非ともお使いいただきたくご紹介します！
・ドイツ製です。

■使用方法
（１）ワイヤをプランジャーに挿入し、セーフティーナットを締めてロックします。
（２）吊り物を下へ調整するには、セーフティーナットを緩めて、プランジャーを指で押し込みます。
（３）プランジャーを離すことによって、ロックされます。
　重さがグリップロックに掛かっている場合には下に降りない仕組みになっています。
（４）吊り位置を上へ調整するには、グリップロックを上に押し上げてください。

■使用可能クランプ外幅
・42.70mm〜50.80mm

■使用可能ワイヤ幅
・6.0mm〜8.0mm

■ワイヤ排出口
・横

■使用荷重
・Galvanized Cable, DIN EIN 12385-4, 6x19+FE, 1770 N/mm2と共に使用した場合
・6.0mmワイヤ使用時：300kg
・8.0mmワイヤ使用時：500kg
※破断荷重はx５で計算
※吊る角度で耐荷重が変わります。

垂直方向からの角度	0°	15°	30°	45°	60°
耐荷重	x 1	x 0.96	x 0.86	x 0.70	x 0.50

■素材
・真鍮ニッケルメッキ、ステンレス鋼

■色
・ブラック

■注意事項
・本製品は、プロ用の商品です。使用方法、注意事項等を十分ご理解の上、安全にお使いください。
・グリップロックには、メッキ製もしくはステンレス鋼製のワイヤロープを使用してください。
・プラスチック、ゴム、ビニール等でコーティングしてあるワイヤは絶対にご使用にならないでください。滑って落下の原因となります。
・裏方屋サイトで取り扱っているワイヤのご使用をお勧めします。
・吊り点の角度によって、荷重重荷の耐久度が変わります。
・製品購入者ならび使用者の単独責任で、（１）グリップロック製品とそれを元に作られる吊り物機構が仕様基準にあっているか　（２）それはすべての国ならび使用地・施設における安全性・貿易法、条令に準しているかの確認・認識・判断を負う事。

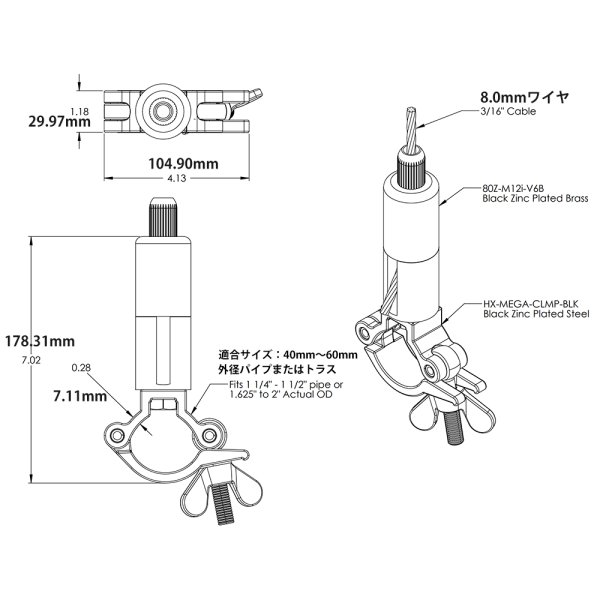

■図面
https://griplocksystems.com/wp-content/uploads/2016/07/Technical-Drawing-80Z-CLMP-200-V6B.pdf

■メーカーサイト
https://griplocksystems.com/product/80z-clmp-200-v6b
