Martin VC-Feeder（マーチン）BBDコネクタ

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

VC-Feederは、VC-Dotシリーズ用のスマートなマルチプロトコルドライバーボックスです。
コネクタタイプが2種類あります。本品は、BBDコネクタです。

・コンパクトな設計で、IP65に対応しているため、VC-Dotシリーズの近くに設置するのに適している
・電源が離れた場所にある場合でも、ストリングにクリーンで安定した電力を供給
・P3システムコントローラー（P3 PowerPort 1500またはPowerPort 1000 IP経由）との互換性により、高品質の画像処理機能を簡単に設定/構成可能

概要

・VC-Dot製品用ドライバーユニット
・P3とDMXに対応
・ケーブル配線、設定が容易

特徴

・16ビット/カラーの高画質画像処理技術
・IP65準拠のため、屋外/屋内問わず常時使用可能
・P3/DMX制御可能（プロトコル自動判別）
・P3システムコントローラーファミリーによる直感的なマッピングとアドレス設定
・ハイブリッド電源＋データ入力（1本のケーブルで電源とデータ入力が可能）
・ハイブリッド電源＋データスルー（複数のVC-Feederをデイジーチェーン接続する場合）
・ハイブリッド電源＋データ出力（VC-Dot列への出力）
・表面実装およびトラス設置可能

仕様

■本体
・長さ: 取り付け耳を含んで164 mm
・横幅: 68 mm
・高さ: 36 mm
・重量: 590 g

■制御とプログラミング
・コントロールオプション：Martin P3 PowerPort 1500を介したMartin P3システムコントローラー / Martin P3 PowerPort 1000 IP および/または DMX
・制御モード：検出した製品に対応
・プロトコルの検出：自動
・製品検出：自動
・設定とアドレス：P3システムコントローラーまたはRDM準拠のコントローラー
・DMXチャンネル：検出した製品に対応
・DMXに準拠：USITT DMX512-A
・RDM準拠：ANSI/ESTA E1.20
・ファームウェアのアップデート：P3システムコントローラー経由

■制御とユーザーインターフェイス
・デバイスの状態を表示：マルチカラーステータスLED
・デバイスのテストとリセット：ローカルテストパターンの呼び出しとデバイスのリセットを行うプッシュボタン

■ビデオ処理
・輝度調整
・ガンマ補正/制御
・色温度制御
・キャリブレーション処理
・シンクロナイゼーション

■構造
・ハウジング：アルミ押し出し材
・保護等級：IP65
・RoHS指令対応

■設置
・向き：任意
・表面への取り付け：M6マウントスロット×2
・トラスへの取り付け：標準的なリギングクランプ用のM12マウントホール

■接続
・電源＆データ入力：6ピンカスタム（BBD）IP66定格*
・電源＆データスルー：6 ピンカスタム（BBD）IP66 定格*
・電源＆データ出力：8ピンカスタム、IP67規格
　*M16コネクタのレガシーモデルもあります。

■電気
・公称入力電圧：Martin P3 PowerPort 1500からDC48V / P3 PowerPort 1000 IP / IP66 PSU 240Wまたは外部PSU
・出力電圧：DC15V
・最大総消費電力：135 W

■熱特性
・冷却：対流式
・最大周囲温度(Ta最大)：55° C
・最低周囲温度(Ta最小)：-20° C
・総放熱量（計算値、±10％）：46BTU/時 (表示デバイスを含まず、システム全負荷時）
・熱モニタリング：温度センサーを内蔵し、熱保護シャットダウンを実現

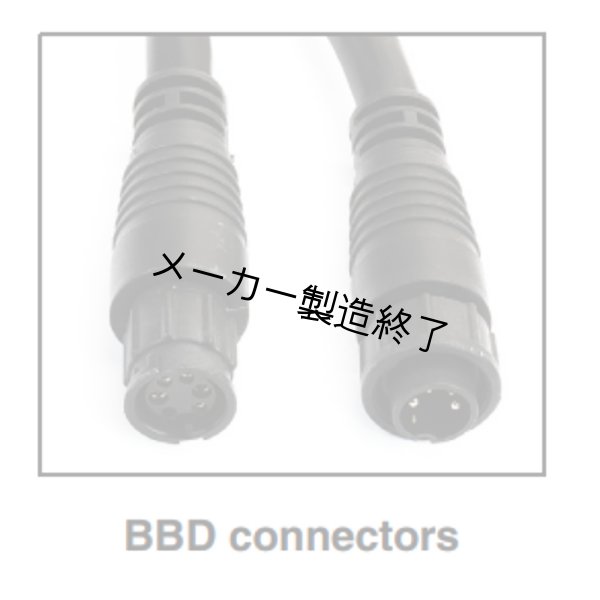

■コネクタタイプ
・電源&データINと電源&データTHRUケーブルのテール部分のコネクタタイプが2種類あります。
・BBDコネクタ：Martin Exterior PixLine、Exterior Dot-HP、VDO Sceptron、VDO Dotron、VDO Fatronと同じBBDコネクタを採用、電源＆データIN、電源＆データTHRU用です。（2018年発売）
