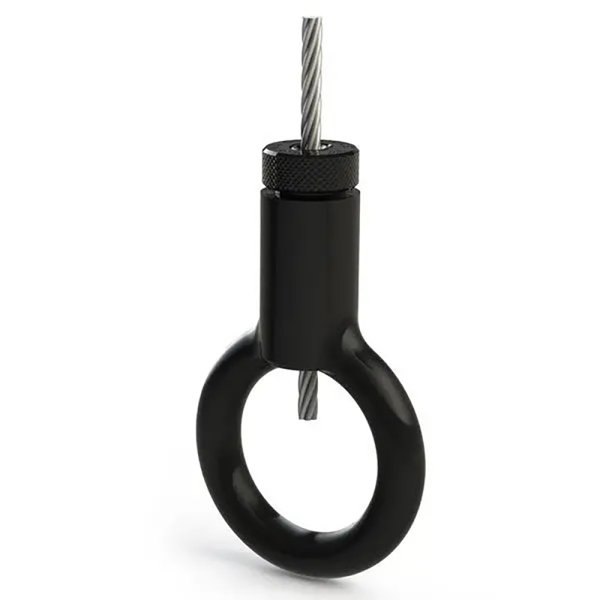

ワイヤーハンガー リング・3mmワイヤ用 [30-RI-V6B-S]

米国グリップロック社製、タイプ18・リング付きワイヤハンガーです。

■特徴
・グリップロックは洗練されたデザインかつ、工具不要で高さ調節ができる優れものです。
・アメリカの舞台業界に新風を巻き起こしたリギング製品、日本の皆様にも是非ともお使いいただきたくご紹介します！

■適応現場
・看板、美術セット、ジョーゼット
・落下防止ワイヤ

■使用方法
（１）セーフティロックを緩め、ワイヤをプランジャーに挿入し、セーフティロックを締めます。
（２）吊り物を下へ調整するには、セーフティロックトを緩め、プランジャーを押し込みます。
（３）プランジャーをリリースすることによって、ロックされます。
　重さがグリップロックに掛かっている場合には下に降りない仕組みになっています。
（４）吊り位置を上へ調整するには、グリップロックを上に押し上げてください。

※要注意：メーカーからの通達により、セーフティーロック部品のみの販売はできませんので、無くされないようにお気をつけください。


■使用可能ワイヤ幅
・2.4mm 〜 3.2mm（3/32" 〜 1/8"）

■ストランド
・7 x 7
・7 x 19

■ワイヤ排出口
・横

■色
・ブラック

■使用重荷（ワイヤ幅 / 使用重荷）
・2.4mm（3/32"） / 50kg
・2.5mm / 60kg
・3.2mm（1/8"） / 90kg
・リング内径：27.43mm
・リング外径：42.42mm
※破断重荷はx5の重さです。
※吊る角度で耐荷重が変わります。

垂直方向からの角度	0°	15°	30°	45°	60°
耐荷重	x 1	x 0.96	x 0.86	x 0.70	x 0.50

■注意事項
・本製品は、プロ用の商品です。使用方法、注意事項等を十分ご理解の上、安全にお使いください。
・グリップロックには、メッキ製もしくはステンレス鋼製のワイヤロープを使用してください。
・プラスチック、ゴム、ビニール等でコーティングしてあるワイヤは絶対にご使用にならないでください。滑って落下の原因となります。
・裏方屋サイトで取り扱っているワイヤのご使用をお勧めします。
・吊り点の角度によって、荷重重荷の耐久度が変わります。
・製品購入者ならび使用者の単独責任で、（１）グリップロック製品とそれを元に作られる吊り物機構が仕様基準にあっているか　（２）それはすべての国ならび使用地・施設における安全性・貿易法、条令に準しているかの確認・認識・判断を負う事。

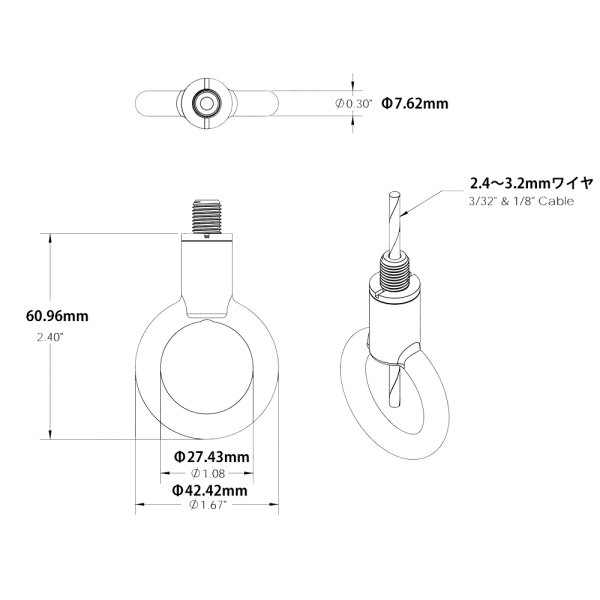

■図面
https://griplocksystems.com/wp-content/uploads/2016/06/Technical-Drawing-30-RI-V6B-S.pdf

■メーカーサイト
https://griplocksystems.com/product/30-ri-v6b-s
