DFD DMX > アナログ0-10V変換器 12チャンネル (ダグフリーナ） [新品]

Doug Fleenor Design DMX to analog converter, 12 channel, 0-10V outputs (DMX console, analog dimmers) #DMX12ANL（ダグフリーナ）

DMX12ANLは、12チャンネルのDMX512、アナログ0-10Vインターフェースです。
5ピンのXLRコネクター、またはDMX512のIN/THRU接続用のプラグイン式端子台が用意されています。
両バージョンのアナログ出力は、プラグイン式の端子台になっています。

それぞれのアナログ出力は、最大15mAのソースまたは同期が可能です。ソーシングモード、同期モードの選択には、ユーザーによる調整や修正は必要ありません。各出力チャンネルには、専用のコモン端子があり、現場での配線が簡単にできます。DMX512入力は、アナログ出力と光学的に絶縁されています。アナログ出力は相互に絶縁されていません。0-12V出力は特別注文で対応可能です。

使用可能なコネクタータイプ：5ピンXLR、3ピンXLR、またはターミナルブロック。

■バリエーション

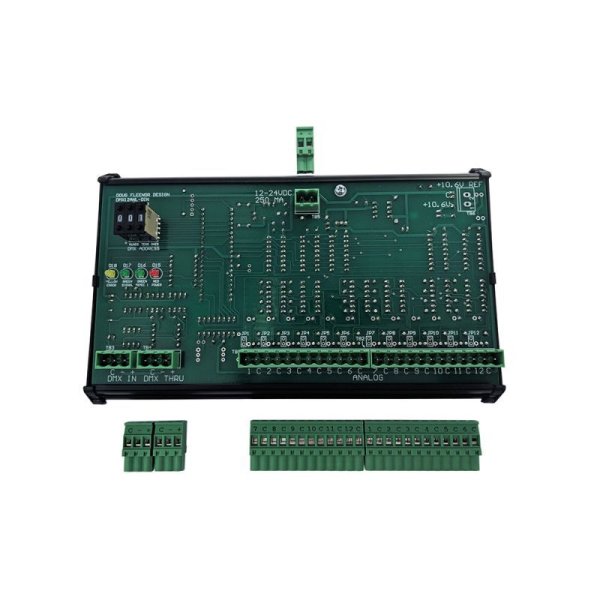

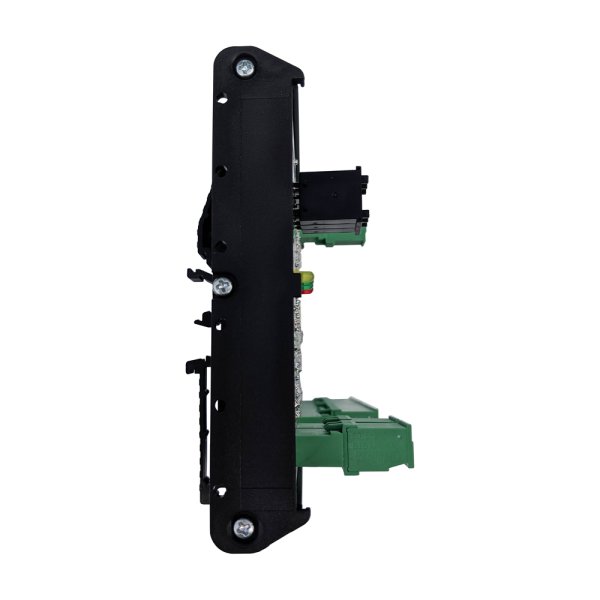

・端子コネクタDINレール式 DMX12ANL-DIN
・端子コネクタDINレール式電源ボックス入り DMX12ANL-DIN-JBOX

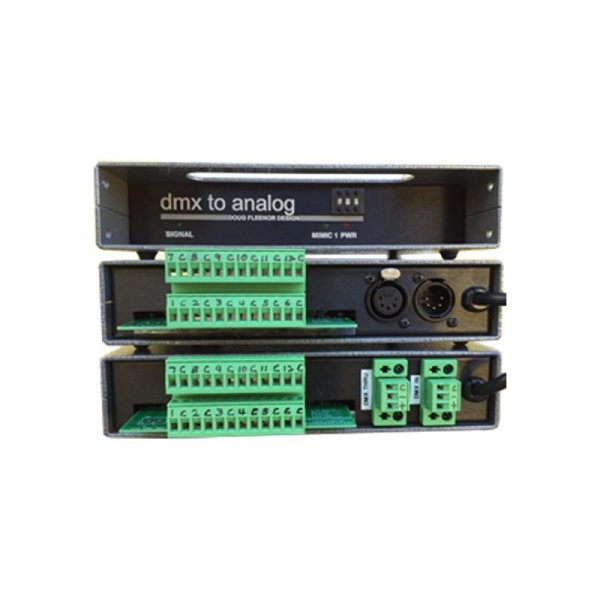

・5 pin XLR DMX12ANL-5
・端子コネクタ DMX12ANL-TB

■■仕様
・入力回線：保護されたEIA-485受信機（LT1785）
・入力保護：連続した60V、15KVの過渡までダメージを受けない
・入力信号：最小0.2V、最大12V、DMX512、DMX512/1990、DMX512-Aのいずれか
・アイソレーション：DMX512入力は光学的に600Vまで絶縁されています
・Input/Thruコネクター：DMX12ANL-TB：3ポジションのプラグイン式端子台
・DMX12ANL-5：5ピン金メッキノイトリック社製のオス（入力）とメス（スルー）のXLRコネクター
・ターミネーション：なし。未使用のパススルー接続は、外部で終端する必要があります
・入力電源：120 VAC 60 Hz 0.5 アンプ
・出力コネクター：12ポジションのプラグイン式端子台を2つ搭載。各端子台には6つの出力と6つのコモンがあります
・DMXフットプリント：選択されたDMXアドレスで始まる12個の連続したDMXスロット
・最初のDMXアドレス：フロントパネルにある3桁のサムホイールスイッチ。アドレスの変更はすぐにできます（電源の再投入は必要ありません）
・ローカルコントロール：アドレススイッチで601を設定すると出力1が、602を設定すると出力2がONになるなど
・スイッチの設定を697にすると、いずれかのDMXレベルがゼロ以上の場合、すべての出力がオンになります
・スイッチの設定を698にすると、DMXが存在する場合、すべての出力がオンになります
・スイッチ設定が699の場合、すべての出力がオンになります

■データシート（英語）
http://www.dfd.com/pdf/dmx12anl-data.pdf

■メーカーサイト
http://www.dfd.com/12anl.html
