DFD DMXパッチベイ12系統 (ダグフリーナ） [新品]

Doug Fleenor Design Twelve universe isolated patch bay, input module #RR（ダグフリーナ）

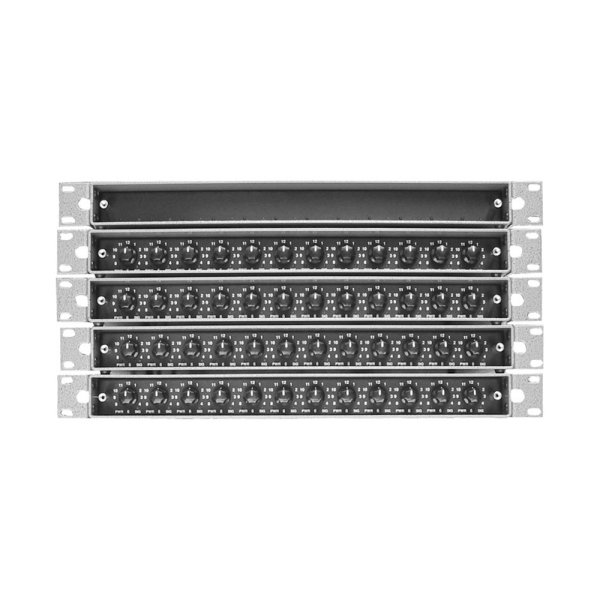

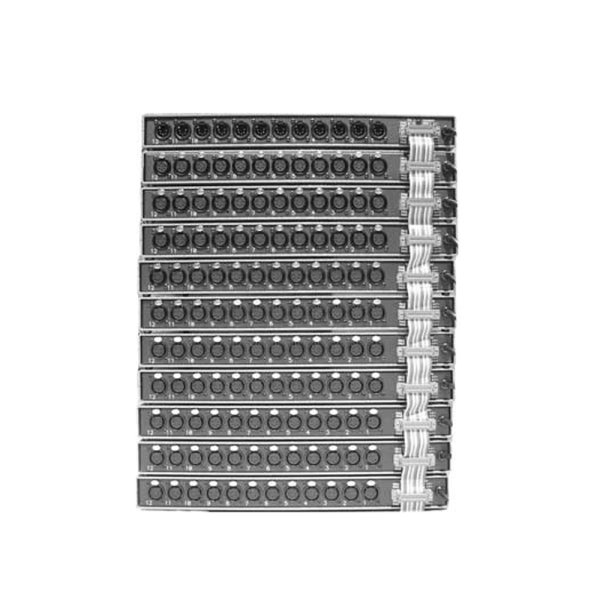

The Rotor-Router（ザ ロター ラウター）は、最大12個のインプットと無制限のアウトプットを持つDMX512分配システムです。通常、1つのインプットモジュールと1つ以上のアウトプットモジュールで構成されます。どちらのモジュールも大きさが43.18 mm（高さ）x 482.6 mm（横幅）x 304.8 mm（奥行）でラック設計です。

誤ってスイッチを変えてしまうことを防ぐために、プレキシーガラス製のセキュリティカバーが付いています。

注：本製品はスルーレート制限付きのインプットドライバーを使用しています。スルーレート制限のあるドライバーは、EMIを最小限に抑え、不適切にターミネーションされたケーブルによる反射を低減します。

使用可能なコネクタータイプ: 5ピンXLR、3ピン XLR、又はターミナルブロック

■バリエーション
・5 pin XLRデータインプットx12 RR-I-5
・端子コネクタ データインプットx12 RR-I-TB
・5 pin XLRデータアウトプットx12 RR-O-5
・端子コネクタ データアウトプットx12 RR-O-TB
・5 pin XLRデータインプットx4+データアウトプットx8 RR-4IN-8OUT-5
・端子コネクタデータインプットx4+データアウトプットx8 RR-4IN-8OUT-TB
・リボンデータリンクケーブル RR-RIBBON

■仕様
■入力口
・入力回路: EIA-485受信機で、+ (陽性側)　-(陰性側)の間に120Ωの抵抗値を設けております。
・入力接続: 金メッキの5ピン、オス、NeutrikD-1シリーズ（端子接続はオプション）
・出力回線: 60Ω直列（ソース）ターミネーション付きのEIA-485トランスミッター（DMX512信号は非標準のコネクター）
・出力接続: DB-25P（オス）

■出力口
・入力回路: EIA-485受信機。出力口と入力口の距離が6フィート以上離れている場合は、ターミネーションプラグが必要です。
・入力接続: DB-25P（オス）
・出力回線: EIA-485送信機
・出力接続: 金メッキの5ピン、オス、ノイトリックD-1シリーズ（端子接続はオプション）

■データシート（英語）
http://www.dfd.com/pdf/rr-data.pdf

■メーカーサイト
http://www.dfd.com/rr.html
