P3 PowerPort 1000 IP Rental(パワーポート 1000 IP レンタル)は、VDO SceptronやVC-Dotsを含むMartinのレンタル用LEDビデオ製品用の電源とデータプロセッサーを統合した製品です。

・P3システムコントローラーを使用することで、安定した電源供給と高速/大容量の映像処理を両立
・セットアップと設定は簡単で直感的に行える
・IP65準拠の堅牢なコネクターによる完全な屋外対応で、屋外レンタル設備に最適

・Martinのレンタル市場向けクリエイティブLEDビデオ製品すべての電源/データプロセッサー
・遠隔地、屋内、屋外に設置可能な柔軟性
・簡単なケーブル配線と設定

概要

・P3画像処理技術
・P3システムコントローラーファミリーによるセットアップとアドレス設定
・ローカル設定不要
・P3入力、P3スルーによるデイジーチェーン接続可能
・4つのハイブリッド電源/データ出力ポート
・トラスに設置または自立型
・LEDビデオ製品から最大50mまで離すことが可能
・IP65

仕様

■制御とプログラミング
・アドレスとステータスの表示:P3システムコントローラー経由
・マッピング:P3システムコントローラー経由
・ファームウェアのアップデート:P3システムコントローラー経由

■制御/ユーザーインターフェース

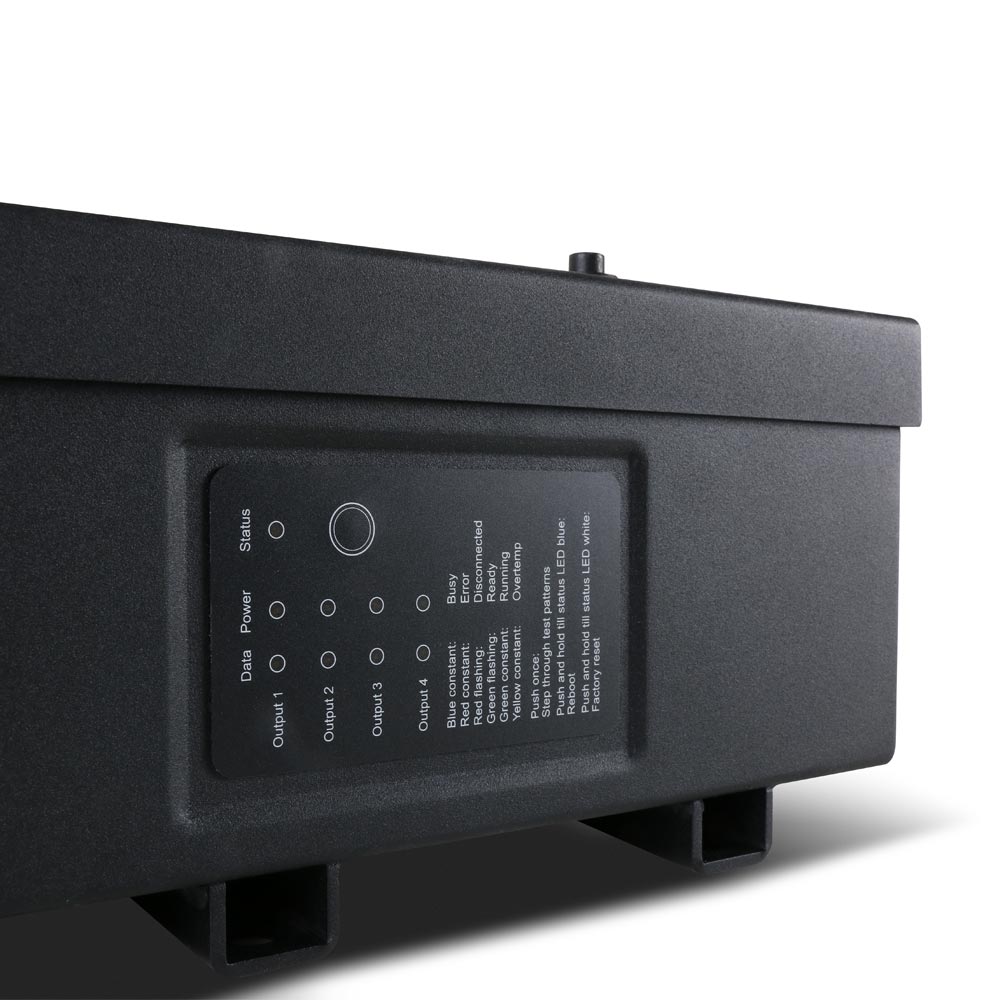

・デバイスの状態の表示:マルチカラーステータスLED
・電源の状態の表示:4つのLED
・データ出力状態:4つのLED
・デバイステストおよびリセット:ローカルテストパターンの呼び出しとデバイスのリセットを行うためのプッシュボタン
・ステータスLEDとプッシュボタンは、必要に応じてリモートで無効にすることが可能
・P3信号プロトコル
・信号の種類:ギガビットイーサネット
・プロトコル:Proprietary Martin P3
・ホットプラグ対応:可、全接続部で電気的絶縁
・ケーブルタイプ:イーサネット、CAT 5e以上
・ケーブルの長さ:任意の2台間で最大100m(イーサネットスイッチまたは光ファイバーへの変換により延長可能)

■システム統合
・VC-FeederのVC-Dotファミリー
・外装PixLineファミリー
・VDO Sceptronファミリー
・VC-Gridファミリー(屋内製品)
・VC-Stripファミリー(屋内製品)
・外装ドットHPファミリー

■構造
・本体:アルミニウム
・カラー:マットブラック
・保護等級:IP65
・NEMAエンクロージャ規格:タイプ3
・有効投影面積(EPA):0.22 m2
・RoHS指令対応

■設置
・設置:リギングクランプからの吊り下げ、または自立
・向き:コネクターが上向き、蓋が下向き以外なら自由

■接続
・電源入力:ノイトリック製パワーコン TRUE1
・P3データ入力/出力:ノイトリックイーサコン Cat 6
・電源とデータの複合出力:6ピンカスタム(BBD)IP66規格ソケット×4個

■電気
・AC電源:公称120〜240V、50/60Hz
・電源ユニット:自動切換式電子スイッチモード
・標準的な総消費電力:1,000W(接続された表示装置の全負荷を含む、すべて全開時)
・標準的な半周期の実効突入電流:20.9A(230V、50Hzの場合)
・アイドル状態での総消費電力(25℃、接続されたすべての機器の電源がオフの場合): 22 W

■熱特性
・冷却:対流式
・最高使用環境温度(Ta最大):55° C
・最小周囲温度(Ta最小):-30° C
・総放熱量(計算値、±10%): 345 BTU/時(表示デバイスを含まず、システム全負荷時)

■承認
・EU安全規格:EN 60950
・EU EMC:EN 55032, EN 55103-2, EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3
・米国安全規格:ANSI/UL 60950-1
・カナダ安全規格:CSA C22.2 No.60950-1

■付属品
・電源コネクター:
 ケーブルコネクター、ノイトリックパワコン TRUE1 NAC3FX-W (メス):P/N 91611789
・電源ケーブル:
 電源入力ケーブル、H07RN-F、2.5 mm2、裸端からTRUE1、1.5 m: P/N 91611797
 電源入力ケーブル、H07RN-F、2.5 mm2、裸端から TRUE1、5 m:P/N 91611786
 電源入力ケーブル、SJOOW、12 AWG、裸端から TRUE1、1.5 m: P/N 91610173
 電源入力ケーブル、SJOOW、12 AWG、裸端からTRUE1、5 m:P/N 91610174
・データケーブル:
 データケーブル、Cat 6 イーサコン-イーサコン、0.45 m:P/N 91611781
 データケーブル、Cat 6 イーサコン-イーサコン、1.2 m:P/N 91611782
 データケーブル、Cat 6 イーサコン-イーサコン、5 m:P/N 91611783
 データコネクター、Cat 6 イーサコン:P/N 91611787
・VC-Dotのケーブルに接続するためのアダプター:
 電源+データアダプター M16-BBD 0.25 m:P/N 91616053
 電源+データアダプターBBD-M16 0.25 m:P/N 91616054
・リギングハードウェア:
 Gクランプ:P/N 91602003
 ハーフカプラークランプ:P/N 91602005
 クイックトリガークランプ:P/N 91602007
 安全ケーブル、SWL 60 kg、BGV C1 / DGUV 17、ブラック:P/N 91604006
 安全ケーブル、SWL 60 kg、BGV C1 / DGUV 17、シルバー:P/N 91604007

■関連アイテム
・Martin P3-PC システムコントローラー:martin.comから無料でダウンロード
・P3-050システムコントローラー: P/N 90721090
・P3-100 システムコントローラー: P/N 90721010
・P3-150 システムコントローラー: P/N 90721015
・P3-200 システムコントローラー: P/N 90721020
・P3-300 システムコントローラー: P/N 90721060

サイズ

・長さ: 520 mm
・横幅: 460 mm
・高さ: 146 mm
・重量: 8.5 kg

参照



■オーダー情報
・Martin P3 PowerPort 1000 IP, Rental Model: P/N 90721070

■メーカーサイト
https://www.martin.com/en/products/p3-powerport-1000-ip-rental
