Martin P3 PowerPort 1500(マーチン)

商品詳細

P3 PowerPort 1500は、VDO Sceptron、Exterior PixLines、VC-Grids、VC-Strips、VC-Dotsなど、MartinのクリエイティブLEDビデオ製品向けの電源とデータプロセッサを統合した製品です。

・受賞歴のあるMartinのP3システムコントローラーで駆動することで、安定した電力供給と高速/大容量の映像処理を両立
・セットアップと設定は簡単で直感的に行える

・MartinクリエイティブLEDビデオ製品用の屋内型電源/データプロセッサー
・柔軟なインテグレーション:ビデオディスプレイ製品から離れた場所に設置可能
・簡単な配線と設定

概要

・P3画像処理技術
・P3 System Controllerファミリーによるセットアップとアドレス指定
・P3入力、P3スルーによるデイジーチェーン接続可能
・4つのハイブリッド電源/データ出力ポート
・壁掛け、トラス、ラックマウントが可能
・LEDビデオ製品から最大50mまで離すことが可能

仕様

■本体
・横幅: 482 mm
・高さ: 88 mm ラックマウント 2U
・奥行: 335 mm
・重量: 10 kg

■制御/ユーザーインターフェイス
・アドレスとステータスを表示:P3システムコントローラー経由
・マッピング:P3システムコントローラー経由
・ファームウェアのアップデート:P3 System Controller経由

■制御/ユーザーインターフェース
・デバイスの状態を表示:マルチカラーステータスLED
・電源の状態を表示:4つのLED
・データ出力状態 データ出力状態:LED4個
・デバイスのテストとリセット:ローカルテストパターンの呼び出しとデバイスのリセットを行うためのプッシュボタン

■P3シグナルプロトコル
・信号の種類:ギガビットイーサネット
・プロトコル:独自規格Martin P3
・ホットプラグ対応:全ての接続部が電気的に絶縁されている
・ケーブルの種類:イーサネット、CAT 5e以上
・ケーブルの長さ:任意の2台間で最大100m、イーサネットスイッチで延長可能

■システム統合
・VC-Feederを介したVC-Dotファミリー
・外装PixLineファミリー
・VDOセプトロンファミリー
・VC-Gridファミリー
・VC-Stripファミリ
・外装Dot-HPファミリー

■構造
・ハウジング:スチール、アルミニウム
・カラー:マットブラック
・保護等級:IP20

■設置
・48.26センチラックマウント、壁掛け、リギングクランプからのフライング

■接続
・電源入力: ノイトリックパワコン
・P3データ入出力:ノイトリック社製イーサコンRJ-45ソケット×2
・電源/データ出力兼用:4ピンメスXLRソケット×4(ハイブリッド電源&データケーブル)

■接続
・AC電源:公称100〜240V、50/60Hz
・電源ユニット:自動切換式電子スイッチモード
・標準的な総消費電力:1,540W(接続された表示装置の全負荷を含む、すべて最大輝度時)
・メインヒューズ:10AT(スローブロー)× 4

■熱特性
・冷却:フィルター付き強制空冷(温度制御、低騒音)
・最大周囲温度(Ta最大):45° C
・最低周囲温度(Ta最小):-20° C
・総熱放散量(計算値、±10%):530 BTU/時 (表示装置を含まず、システム全負荷時) 認証規格

■認証
・EUの安全規格:EN 60950
・EUのEMC:EN 55103-1, EN 55103-2, EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3
・米国の安全規格:ANSI/UL 60950-1
・カナダの安全規格:CSA C22.2 No. 60950-1

■同梱品

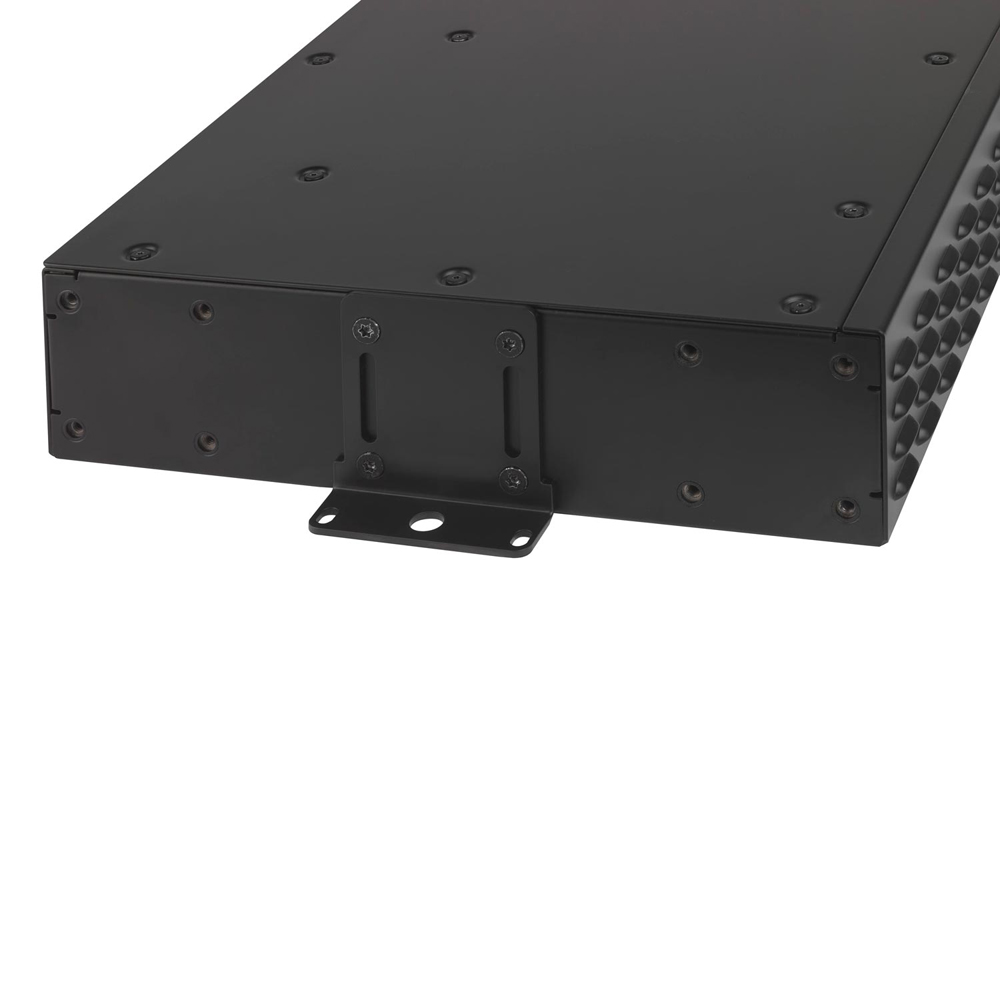

・取付金具(ネジ含む)
・安全ケーブル取り付け用アイレット
・電源入力ケーブルは付属していませんので、別途ご注文ください(付属品参照)

■アクセサリー
・エアフィルター60x60、10個セット:P/N 50404543
・電源コネクター:
・電源コネクターパワコンメス : P/N 91611794
・電源ケーブル:
・電源入力ケーブル 3 x 2.5 mm2, H07RN-F OPEN-POWCON 1.5 m: P/N 91611800
・電源入力ケーブル 3 x 14 AWG, SJOOW OPEN-POWCON 1.5 m: P/N 91610177
・電源入力ケーブル 3 x 2.5 mm2, H07RN-F OPEN-POWCON 5.0 m: P/N 91611801
・電源入力ケーブル 3 x 14 AWG, SJOOW OPEN-POWCON 5.0 m: P/N 91610178
・(H07RN-Fは欧州承認ケーブル、SJOOWは米国承認ケーブルです。)
・リギングハードウェア
・Gクランプ P/N 91602003
・ハーフクプラークランプ P/N 91602005
・クイックトリガークランプ P/N 91602007
・安全ケーブル、SWL 60 kg、BGV C1 / DGUV 17、ブラック:P/N 91604006
・セーフティケーブル、SWL 60 kg、BGV C1 / DGUV 17、シルバー:P/N 91604007

■関連商品
・Martin P3-050 System Controller: P/N 90721090
・Martin P3-100 System Controller: P/N 90721010
・Martin P3-150 System Controller: P/N 90721015
・Martin P3-200 System Controller: P/N 90721020
・Martin P3-300 System Controller: P/N 90721060
・Martin P3-PC System Controller: martin.comから無料でダウンロード

■型番
・Martin P3 PowerPort 1500: P/N 90721040
