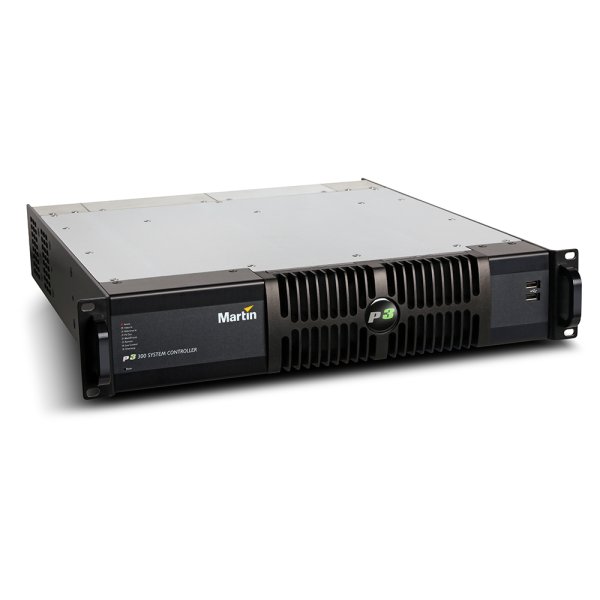

Martin P3-300 System Controller（マーチン）

P3-300システムコントローラーは、数々の賞を受賞した直感的なP3ワークフローと、全く新しい高性能ビデオ処理エンジンを組み合わせたものです。

・従来のビデオパネルからストリップやドットなどのクリエイティブな要素まで、マーティンLEDビデオ製品の全範囲を制御することが可能
・DVI入力、コンポーネントビデオ入力、SDI入力2ポート（最大3G）を装備
・出力容量は200万画素で、1つのコントローラーでより多くの製品を駆動することが可能

・パワフルで人間工学に基づいたLEDビデオコントローラー
・Martin社製LEDビデオ製品（パネル、クリエイティブ製品）と互換性あり
・照明制御（DMX、Art-NET）、オートメーションシステムとの統合が可能

概要

・最大200万画素まで駆動可能
・スケーラー、マッパー内蔵
・最大1,920x1,080のDVI-D入力が可能
・2 x 3G-SDI 入力 最大 1,920x1,080
・アナログビデオ入力 最大 1,920x1,080
・ゲンロック専用2値/3値同期入力端子
・簡単なセットアップウィザードを含むGUI（グラフィカルユーザーインターフェイス）を内蔵
・ビデオマッピングをGUIでリアルタイムに可視化
・市場で最も使いやすいLEDビデオプロセッサー
・Martin社製LEDビデオ製品（パネル、クリエイティブ製品）と互換性
・照明制御（DMX & Art-NET）、オートメーションシステムとの連携が可能
・接続されたすべての製品から状態や問題がコントローラに報告されるため、監視やメンテナンスが容易に行える
・P3 System Controllerファミリーの全製品と互換性のあるショーファイル（P3-PCオフラインエディターを含む）

仕様

■本体
・横幅: 482 mm
・高さ: 90 mm ラックマウント 2U
・奥行: 508 mm
・重量: 9.0 kg

■制御/ユーザーインターフェイス
・ユーザーインターフェース：SXGA（1,280×1,024）またはそれ以上のモニタ
ー（VGA、DVI、HDMI、DP）、USBキーボード、USBマウス
・デバイスの状態：ステータス表示LED

■DVIビデオ入力
・最大1,920x1,080の全解像度をサポート
・RGB、YCbCr両対応、プログレッシブスキャン専用

■コンポーネントビデオ入力
・DVI-Iブレークアウトケーブル経由（非同梱）
・最大1,920x1,080の全解像度に対応
・プログレッシブ/インターレーススキャン対応
・10ビットカラーサンプリング
・コンポジットNTSC/PAL/Secam、S-Video（Y/C）、コンポーネントYPbPr（Y）、Sync-on-Gに対応
・3値シンク対応

■SDIビデオ入力
・2 x SD-SDI 525/60（NTSC）または625/50（PAL）（SMPTE 259Mに準拠
・2 x HD-SDI 720p（SMPTE 296M準拠）または1080i（SMPTE 292M準拠）
・1 x デュアルリンクHD-SDI（SMPTE 372M準拠）
・2 x SMPTE 424M 準拠の 3G-SDI（レベルA、レベルBシンクに対応）

■ゲンロック入力
・2値/3値シンク対応

■ビデオ処理
・コントローラ画素処理能力：208万画素（P3-300の増設により拡張可能）*
・コントローラー器具容量：2,000個（P3-300の追加により拡張可能）*
・最大ワークスペース面積：2,073,600画素
・最大アクティブキャプチャー領域：2,073,600画素
・システム処理深度：16ビット/色（48ビット/画素）
・システムレイテンシー（DVI）：2フレーム
・システムレイテンシー、SDI/コンポーネントプログレッシブ：2フレーム
・システムレイテンシー、SDI/コンポーネントインターレース：3フレーム
・最初のパネルと最後のパネルの間のレイテンシー：なし
・DMX 512/Art-Netリアルタイム制御可能なパラメーター
・最大32ユニバースのArt-Net入力*
・グローバルインテンシティー
・RGBインテンシティー
・色温度
・X-Yビデオ画像位置
・ビデオ映像の回転
・フリーズ
・ブラックアウト
・テストパターン選択
・プリセット呼び出し（ビデオ入力選択、スケーリング含む）
・Kinesys K2/Tait Navigatorのリアルタイム制御可能なパラメーター
・X-Yビデオ画像位置
・ビデオ映像の回転
・画像回転
・スケーリング（グローバル、混合ピクセルピッチ）
・インターレース解除
・ガンマカーブの選択と調整
・リアルタイムパネルコンテンツリマッピング
・リアルタイム色温度/色空間制御
・ビデオ入力とマッピングされたキャンバスをリアルタイムでプレビュー可能
　*サポート＆ダウンロードページのP3システムコントローラ容量情報ノートもご覧ください

■P3信号プロトコル
・信号のタイプ：ギガビットイーサネット
・プロトコル ：Proprietary Martin P3
・ホットプラグ対応：全ての接続部が電気的に絶縁されている
・ケーブルの種類：イーサネット、シールド付き、CAT 5e以上
・ケーブルの長さ：任意の2台間で最大100mまで、イーサネットスイッチで延長可能
・1回線あたりの最大パネル数：50枚、イーサネットスイッチで拡張可能

■構造
・ハウジング: スチール、アルミニウム
・カラー：マットブラック
・保護等級：IP20

■設置
・48.26センチラックマウント (2U) または自立型

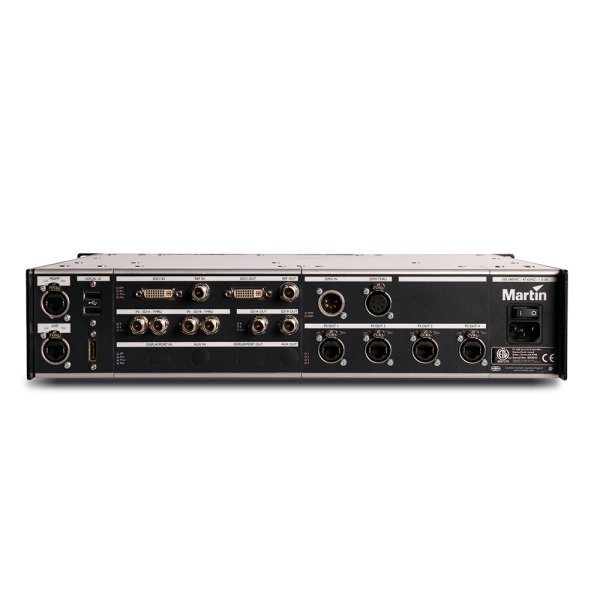

■接続
・電源入力：IECソケット（電源スイッチ内蔵）
・P3データ入出力：4 x イーサコンソケット
・ゲンロック入力: 1 x BNC
・ゲンロックスルー: 1 x BNC
・SDIビデオ入力: 2 x BNC
・SDIビデオスルー: 2 x BNC
・DVI/コンポーネントビデオ入力: DVI-I（コンポーネントはBNC-DVI-Aアダプタケーブル経由、別売）
・DVI/コンポーネントビデオスルー: DVI-I
・DMX入力: 5ピンロック式XLR
・DMXスルー: 5ピンロック式XLR
・管理ネットワーク：EtherCONソケット
・管理ネットワーク：EtherCONソケット
・EtherDMX/モーションネットワーク（Art-Net、Kinesys K2/Vector）：EtherCON ソケット
・周辺機器、USBメモリ：4 x USB2.0ポート
・ユーザーインターフェースモニター：DisplayPort++（DVI、HDMI、VGAに対応、ア
ダプターは付属していません）

■電気
・AC電源: 100-240 V、47-63 Hz
・電源ユニット：統合型ユニバーサルマルチボルテージ

■熱特性
・冷房：強制空冷
・最大周囲温度（Ta最大）：50°C
・最低周囲温度（Ta最小）：0℃
・総熱放散量（計算値、±10%）： 685 BTU/時

■認証
・EUの安全規格：EN 60950-1
・EUのEMC：EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 6100-4-2, EN
6100-4-3, EN 6100-4-4, EN 6100-4-5, EN 6100-4-6, EN 6100-4-11
・米国の安全規格：ANSI/UL 60950-1
・カナダの安全規格：CAN/CSA C22.2 No. 60950-1

■同梱品
・EUタイプのSchukoコネクター付き電源ケーブル
・USタイプ電源ケーブル
・UKタイプ電源ケーブル

■関連商品
・Martin P3-050 System Controller: P/N 90721090
・Martin P3-100 System Controller: P/N 90721010
・Martin P3-150 System Controller: P/N 90721015
・Martin P3-200 System Controller: P/N 90721020
・Martin P3-PC System Controller: martin.comから無料でダウンロード

■型番
・Martin P3-300 System Controller: P/N 90721060
