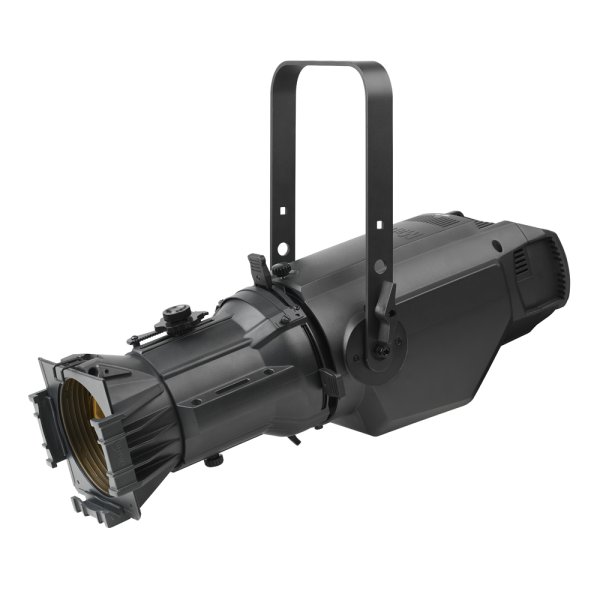

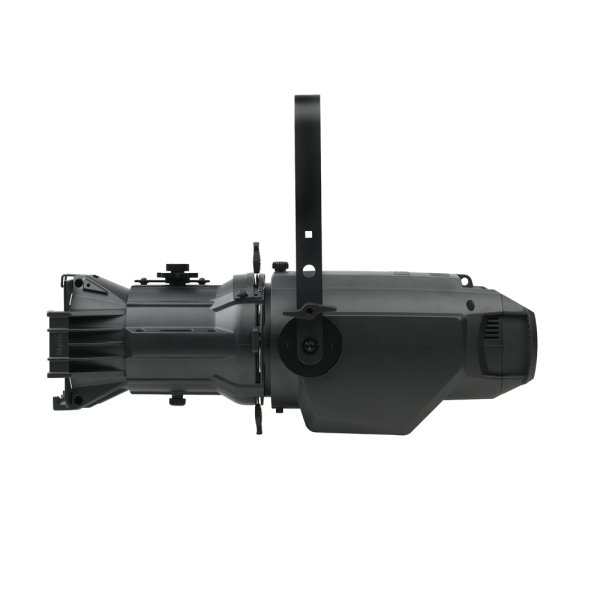

Martin ELP-WW

Martin ELP WW（ウォームホワイト）LED楕円体フィクスチャーは、クラス最高の輝度、出力、鮮やかな演色性を実現し、Martinに期待されるものとなっています。

・人間工学に基づいたデンマークのエンジニアリングにより、業界初の高効率なギアベースのファインフォーカスや、データを流すことなくフィクスチャのフォーカシングができるファーストフォーカスなど、照明機能の進化を実現
・4つのカーブを選択できる16ビット調光機能を備えている
・ビーム角19度、26度、36度、50度の4種類のMartinレンズチューブのいずれかと構成でき、サードパーティ製レンズチューブや、ジェルフレーム、ゴボなどの幅広いアクセサリーとの互換性があり、照明設計や在庫管理に柔軟性を発揮

・優れた出力、光学系、演色性、そして比類なき使いやすさと利便性により、このクラスではトップレベルの白色LED楕円形照明器具となっている
・ELPズームレンズは、2つの業界標準のビーム範囲と、15〜30度と25〜50度のビーム範囲、ブラックとホワイトのハウジングの2つのカラーバリエーションで、ラインの汎用性を拡大

概要

・3,000Kで7,000ルーメンという圧倒的な光量
・業界最高レベルのCRI値97を実現
・業界初のギア駆動によるファインフォーカス、データ不要のファーストフォーカスなど、画期的なフォーカス性能と機能性を実現
・ユニバーサルアクセサリーとの互換性：既存のレンズチューブ、ジェルフレーム、ゴボホルダー、ローテーターを使用可能
・15-30°と25-50°のビームズームレンズをブラックとホワイトの2色で展開

仕様

■本体
・長さ: 648 mm
・横幅: 259 mm
・高さ: 254 mm, 427 mm（ブラケット付きで）
・重量: 7.7 kg

■ダイナミックエフェクト
・電子シャッター：インスタントオープン、ブラックアウト
・電子調光：0〜100％、4種類の調光カーブから選択可能
・ストロボ、パルス：速度/動作可変、ランダムストロボ

■制御とプログラミング
・制御オプション：DMX、スタンドアロン
・16ビット制御：インテンシティ

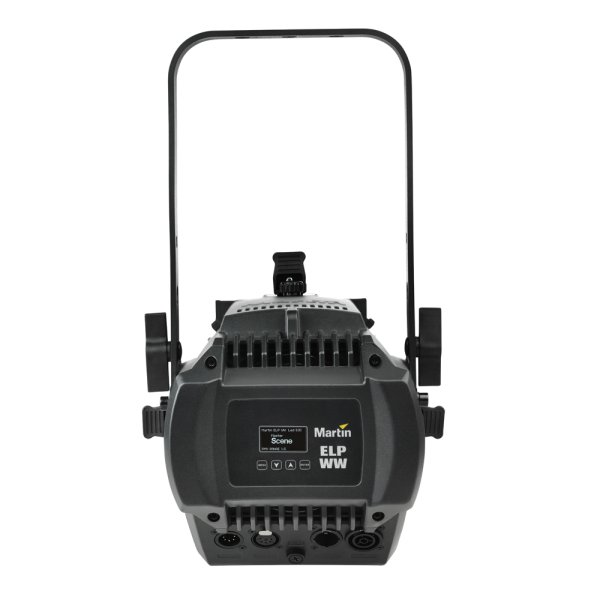

・設定/アドレス：有機ELディスプレイ付きコントロールパネルまたはRDM経由
・DMXチャンネル：1/2/4
・PWM：600〜2,400ヘルツ
・スタンドアローンプログラミング：有機ELディスプレイ付きコントロールパネル
・DMX準拠：USITT DMX512-A準拠
・RDM準拠：ANSI/ESTA E1.20
・トランシーバー：光絶縁型RS-485

■光学
・光源：91 X 3W ウォームホワイトLED
・色温度：3,000K
・レンズチューブオプション：19°, 26°, 36°, 50°
・LEDの最小寿命：30,000時間（光度70%以上まで）*
　*メーカー試験条件下での数値

■測光データ
・ライトエンジン光量：16,000ルーメン
・照明器具の光量：7,000ルーメン
・CRI：97以上
・CQS：93以上
・TM30 Rf：93以上
・TM30 Rg：101以上
・テレビジョン照明整合性指数：96以上

■構造
・ハウジング: アルミダイキャスト

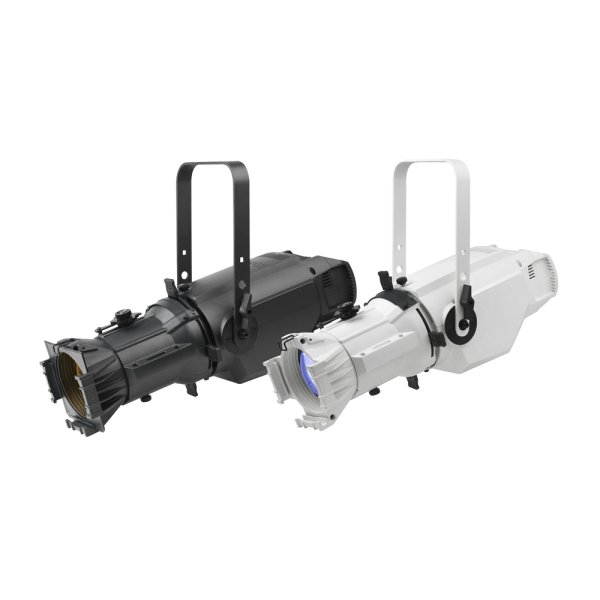

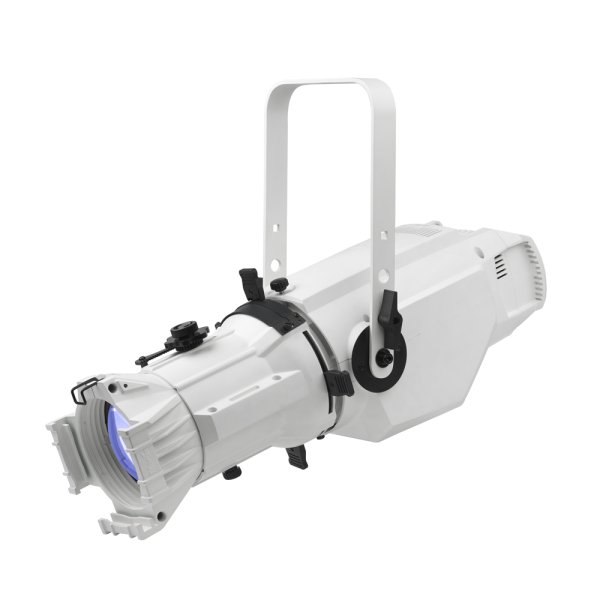

・色: ブラックまたはホワイトのバリエーション
・保護等級: IP20

■ゴボとカラーフレーム
・ゴボサイズ：Aサイズ 外径100mm、画像75mm*、Bサイズ、外径86mm、画像64.5m*
・カラーフレームサイズ：159×159mm
　*ゴボホルダーは含まれません

■設置
・設置：調整可能ブラケット
・設置場所：屋内使用のみ
・取付方向：任意
・可燃物との最短距離：0.2m
・照明器具までの最短距離：0.5m

■接続
・AC電源入力、スルー：ノイトリックパワコンTRUE1
・DMXおよびRDMデータ入出力：5ピンロック式XLR

■電気
・AC電源：公称100〜240V、50/60Hz
・電源ユニット：自動切換式電子スイッチモード
・アイドルパワー（ゼロインテンシティ）: 5 W
・半周期RMS突入電流（230V、50Hz時）：15.3A 15.3 A
・100-120V時のパワコンによる器具リンク：最大4台
・200-240V時のパワコンによる器具リンク：最大9台
・消費電力は代表値であり、最大値ではありません。最大値ではなく、±10%の変動幅を許容してください。

■代表的な消費電力と電流
・110 V, 60 Hz: 2.6 A, 280 W, PF 0.99
・208 V, 60 Hz: 1.4 A, 270 W, PF 0.97
・230 V, 50 Hz: 1.2 A, 269 W, PF 0.96
・240 V, 50 Hz: 1.2 A, 268 W, PF 0.96
・測定はすべてのLEDを最大輝度にして公称電圧で行いました。10%の誤差を許容してください。

■熱特性
・冷却：強制空冷（温度制御、低騒音）
・最大周囲温度（Ta最大）： 40° C
・最小周囲温度（Ta最小）： 0° C
・全熱放散量（計算値±10%）：1000 BTU/時（全光量、全白色時）

■承認
・EU安全規格：EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493
・EU EMC: EN 55015; EN 55032; EN 55103-2; EN 61000-3-2,-3; EN 61547
・米国安全規格：UL 1573
・米国EMC: FCC Part 15 Class B
・カナダ安全規格：CSA C22.2 No. 166
・カナダEMC: ICES-003 Class B, ICES-005 Class B
・オーストラリア/ニュージーランド: RCM
・グローバルCB認証/IECEE: IEC 60598-2-17 (IEC 60598-1)

■同梱物
・電源入力ケーブル（0.75mm2、18AWG）、裸端からノイトリックTRUE1 NAC3FX-W（メス）、1.5m
・マウントブラケット
・取扱説明書

■アクセサリー
・ケーブル、16A、チェーンでの電源接続用：
・電源入力ケーブル：
・電源入力ケーブル, H07RN-F, 2.5 mm2, 14 AWG, 裸端からノイトリックTRUE1 NAC3FX-W (メス), 1.5 m: P/N 91611797
・電源入力ケーブル, H07RN-F, 2.5 mm2, 14 AWG, 裸端からノイトリックTRUE1 NAC3FX-W (メス), 5 m: P/N 91611786
・電源入力ケーブル, SJOOW, 12 AWG, 裸端からノイトリックTRUE1 NAC3FX-W (メス), 1.5 m: P/N 91610173
・電源入力ケーブル, SJOOW, 12 AWG, 裸端からノイトリックTRUE1 NAC3FX-W (メス), 5 m: P/N 91610174
・電源リレーケーブル：
・電源リレーケーブル, H07RN-F, 2.5 mm2, TRUE1-TRUE1 0.45 m: P/N 91611784
・電源リレーケーブル, H07RN-F, 2.5 mm2, TRUE1-TRUE1 1.2 m: P/N 91611785
・電源リレーケーブル, H07RN-F, 2.5 mm2, TRUE1-TRUE1 2.5 m: P/N 91611786
・電源リレーケーブル, SJOOW, 12 AWG, TRUE1-TRUE1, 0.45 m: P/N 91610170
・電源リレーケーブル, SJOOW, 12 AWG, TRUE1-TRUE1, 1.2 m: P/N 91610171
・電源リレーケーブル, SJOOW, 12 AWG, TRUE1-TRUE1, 2.5 m: P/N 91610172
・コネクタ：
・電源コネクタ,ケーブルマウント, ノイトリックTRUE1 NAC3FX-W (メス): P/N 91611789
・電源コネクタ,ケーブルマウント, ノイトリックTRUE1 NAC3MX-W (オス): P/N 91611788
・取り付け金具：
・Gクランプ (吊り具を垂直に下げた状態でのみ使用可能): P/N 91602003
・クイックトリガークランプ (吊り具を垂直に下げた状態でのみ使用可能): P/N 91602007
・ハーフカップラークランプ: P/N 91602005
・安全ケーブル, SWL 60 kg, BGV C1 / DGUV 17, ブラック: P/N 91604006
・安全ケーブル, SWL 60 kg, BGV C1 / DGUV 17, シルバー: P/N 91604007

■関連アイテム
・Martin RDM 5.5 スプリッター: P/N 90758150
・Martin 付属ケーブル: P/N 91616091

■オーダー情報
・Martin ELP WW (ボディのみ): P/N 9045107781

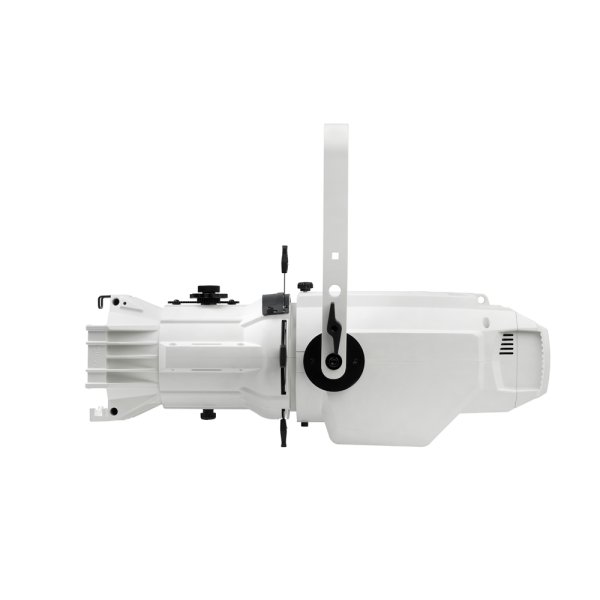

・Martin ELP WW (ボディのみ), ホワイト: P/N 9045115165

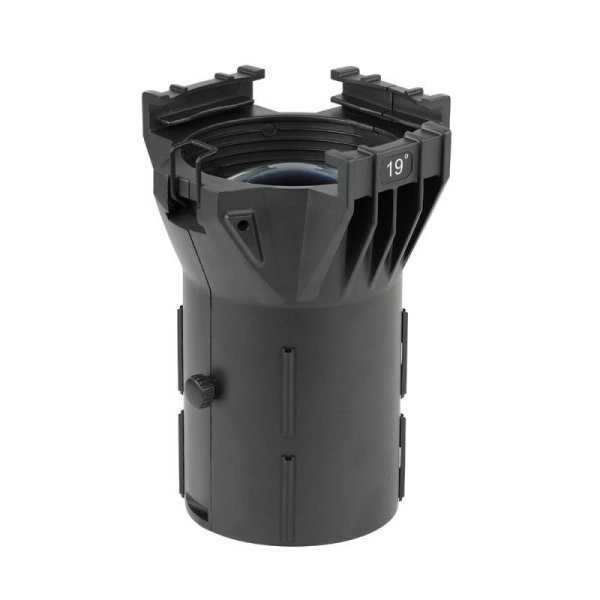

・Martin ELP レンズチューブ 19°: P/N 9045107782

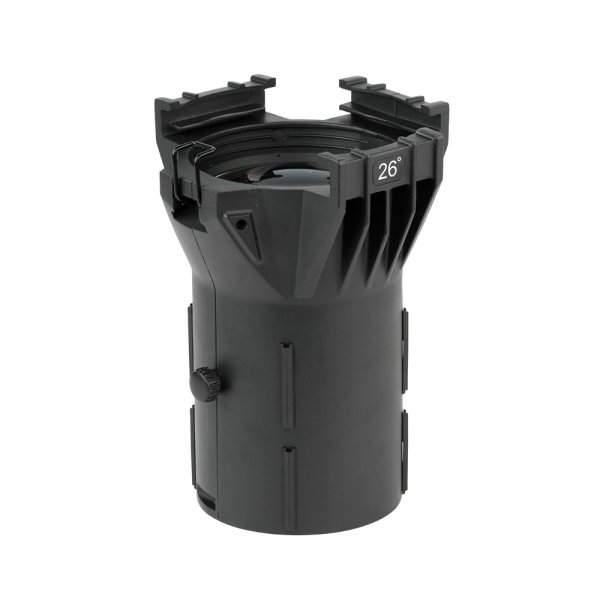

・Martin ELP レンズチューブ 26°: P/N 9045107783

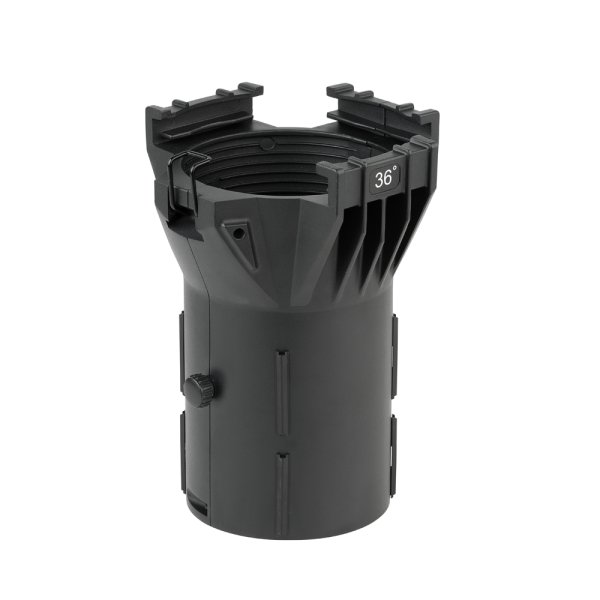

・Martin ELP レンズチューブ 36°: P/N 9045107784

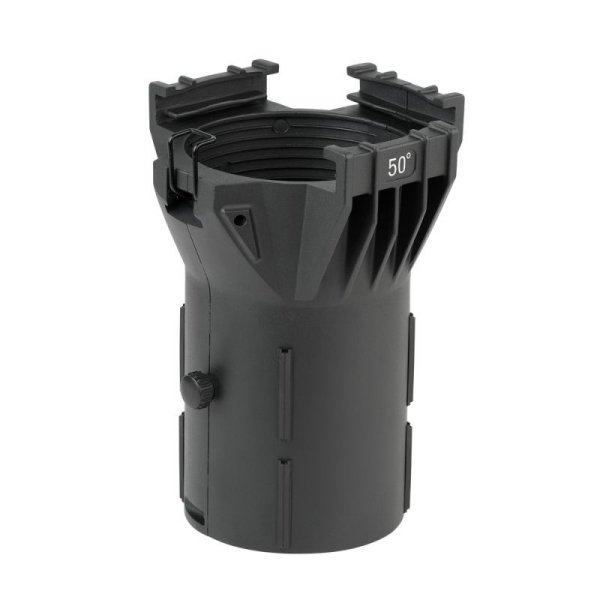

・Martin ELP レンズチューブ 50°: P/N 9045107785
・Martin ELP レンズチューブ 19° ホワイト : P/N 9045115166
・Martin ELP レンズチューブ 26° ホワイト : P/N 9045115167
・Martin ELP レンズチューブ 36° ホワイト : P/N 9045115168
・Martin ELP レンズチューブ 50° ホワイト : P/N 9045115170
・Martin ELP ズーム レンズチューブ 15–30°: P/N 9045121618
・Martin ELP ズーム レンズチューブ 15–30°, ホワイト: P/N 9045122108
・Martin ELP ズーム レンズチューブ 25–50°: P/N 9045121619
・Martin ELP ズーム レンズチューブ 25–50°, ホワイト: P/N 9045122109
