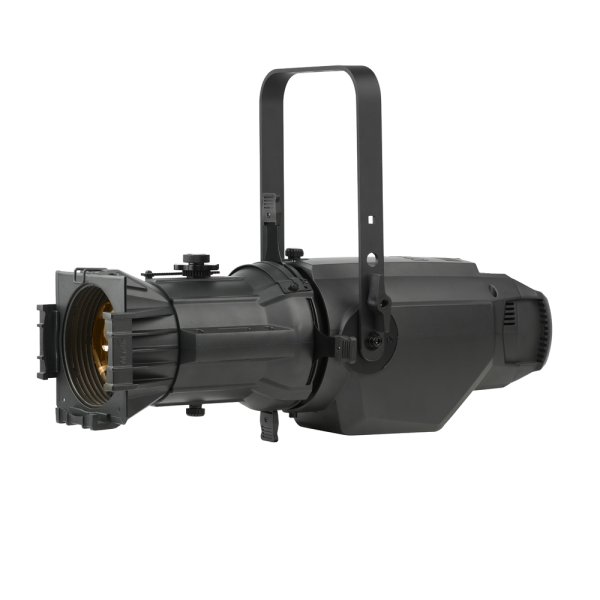

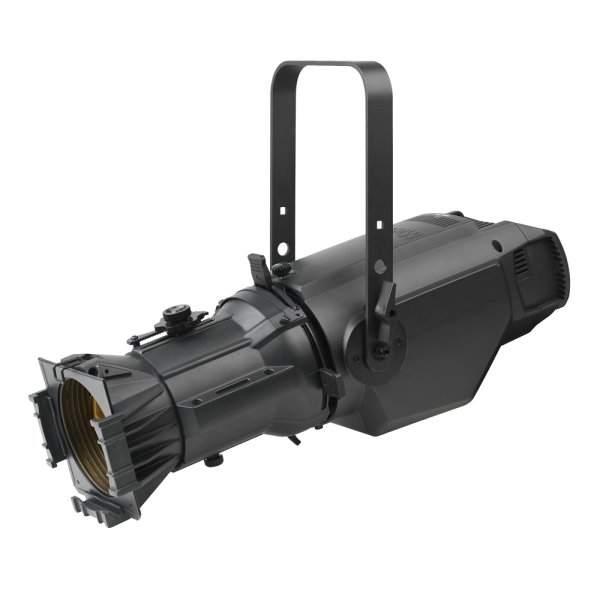

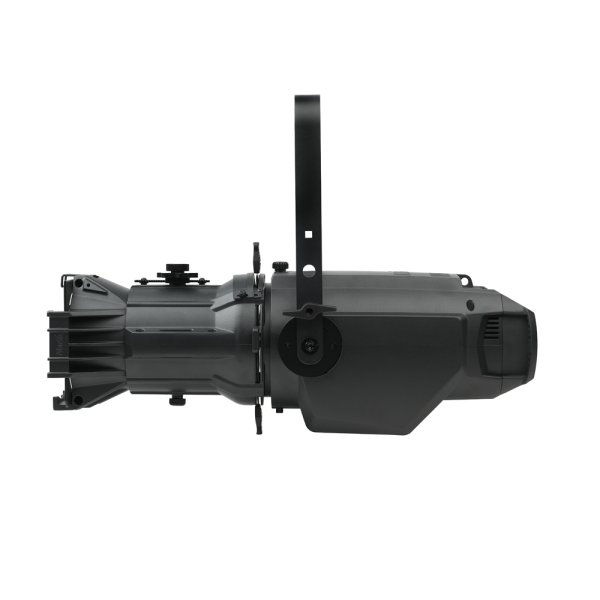

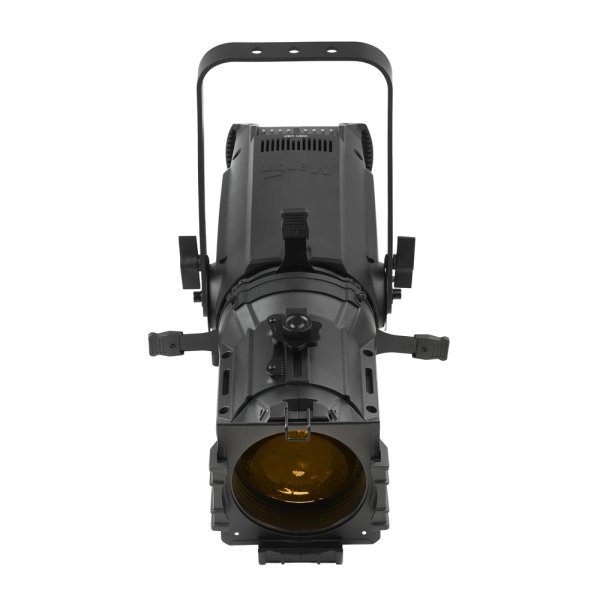

Martin ELP-CL

Martin ELP CL（カラー）は、クラス最高レベルの輝度、出力、鮮やかな演色性を実現するLED楕円体フィクスチャーです。

・人間工学に基づいたデンマークのエンジニアリングにより、業界初の高効率なギアベースのファインフォーカスや、データを流すことなくフィクスチャーのフォーカスができるファストフォーカスなど、照明機能の進化を実現
・4つのカーブを選択できる16ビット調光と、業界標準のカラーフィルターにマッチする26色のプリセットも提供
・ビーム角19度、26度、36度、50度の4種類のMartinレンズチューブのいずれかと構成でき、サードパーティ製レンズチューブや、ジェルフレーム、ゴボなどの幅広いアクセサリーとの互換性があるため、照明設計や在庫管理に柔軟に対応
・優れた出力、光学系、演色性、そして比類ない使いやすさと利便性により、このクラスのカラーLED楕円形器具の中でトップクラスの製品となってる
・ELPズームレンズは、2つの業界標準のビーム範囲と、15〜30度と25〜50度のビーム範囲、ブラックまたはホワイトのハウジングの2つのカラーバリエーションによって、ラインの汎用性を拡大

概要

・6,900ルーメンの圧倒的な光量（高出力モード時）
・優れたCRI値、90（高画質モード時）

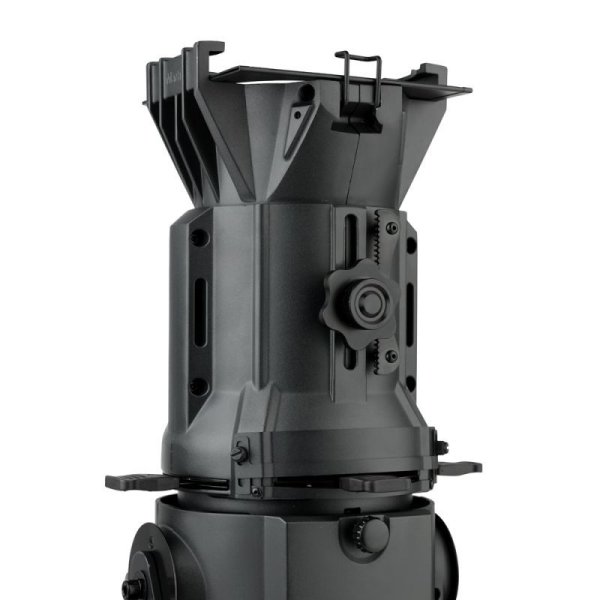

・業界初のギア駆動による「ファインフォーカス」、データ不要の「ファストフォーカス」など、画期的なフォーカス性能と機能性を実現
・ユニバーサルアクセサリーとの互換性：既存のレンズチューブ、ジェルフレーム、ゴボホルダー、ローテーターが使用可能
・15-30°と25-50°のビームズームレンズをブラックとホワイトの2色で展開

仕様

■本体
・長さ: 648 mm
・横幅: 259 mm
・高さ: 254 mm、427 mm（ブラケット付き）
・重量: 7.7 kg

■ダイナミックエフェクト
・電子シャッター効果：瞬時開放、瞬時消灯
・電子調光：0〜100％
・ストロボ、点滅：速度/動作可変、ランダムストロボ
・カラーミキシング：RGBLA
・色温度範囲：2,000〜10,000K
・色選択：26色プリセット

■制御/プログラミング
・制御オプション：DMX、スタンドアローン
・16ビット制御：インテンシティー、CTC、RGBLA

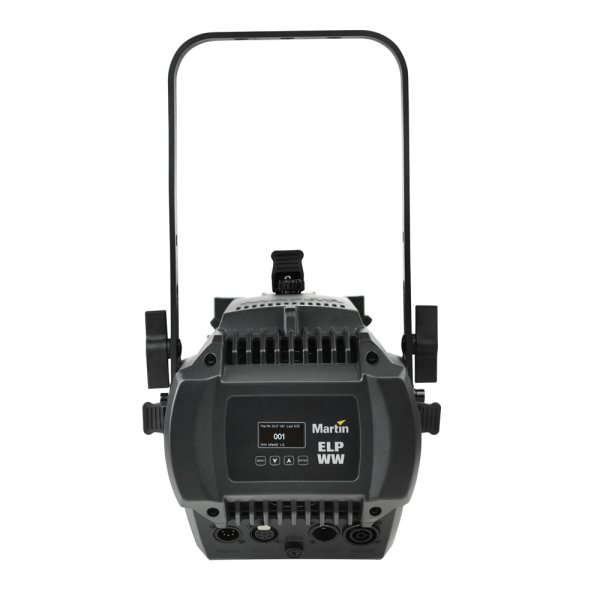

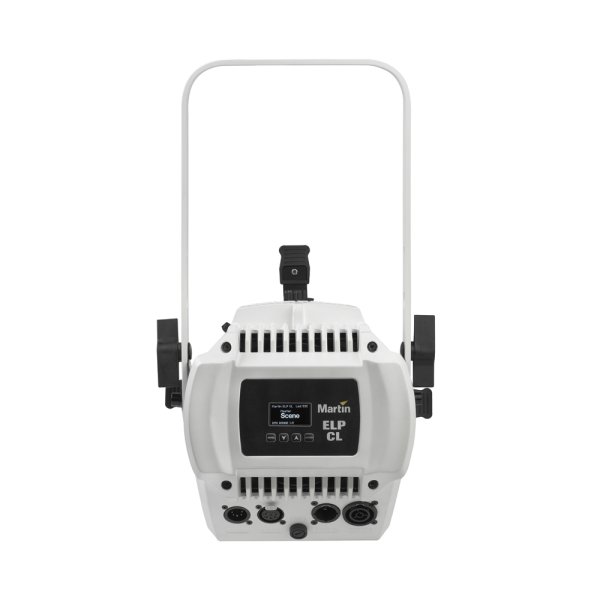

・設定、アドレス：有機ELディスプレイ付きコントロールパネル、またはRDMによる設定
・DMXチャンネル：1/10/17
・PWM：600-2,400 Hz
・スタンドアローンプログラミング：有機ELディスプレイ付きコントロールパネル
・DMX：USITT DMX512-A
・RDM：ANSI/ESTA E1.20
・トランシーバー：光絶縁型RS-485

■光学
・光源：91のRGBAL Luxeon Rebel LED (19 レッド、24 グリーン、12 ブルー、24 ライム、12 アンバー)
・色温度：2,000〜10,000K
・レンズチューブ：19°, 26°, 36°, 50°
・LEDの最小寿命：30,000時間（光度70%以上まで）*
　*メーカー試験条件下での数値です。

■測光データ
・高画質モード@6,000K：
・ライトエンジン光出力：20,000ルーメン
・フィクスチャーの光出力：5,900ルーメン
・CRI（演色評価数）：>90 @ 6,000K
・CQS（色品質スケール）：>87
・TM-30 Rf (IES TM-30-15 フィデリティインデックス)：>84
・TM-30 Rg (IES TM-30-15 ガマットインデックス)：>106
・TLCI（テレビジョンライティングコンシステンシーインデックス）：>87
・高出力モード@5,500K：
・ライトエンジン光出力：20,000ルーメン
・フィクスチャーの光出力：6,900ルーメン
・CRI（演色評価数）：>85
・CQS（色品質スケール）：>90
・TM-30 Rf (IES TM-30-15 フィデリティインデックス)：>84
・TM-30 Rg (IES TM-30-15 ガマットインデックス)：>111
・TLCI（テレビジョンライティングコンシステンシーインデックス）：>85

■構造
・ハウジング：アルミダイキャスト

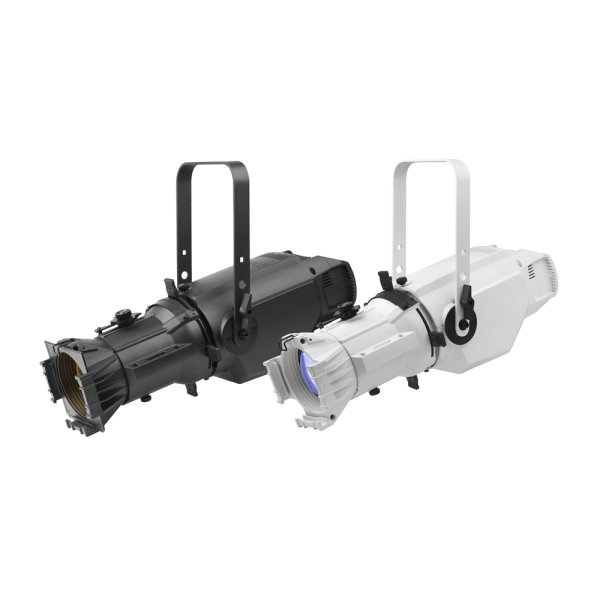

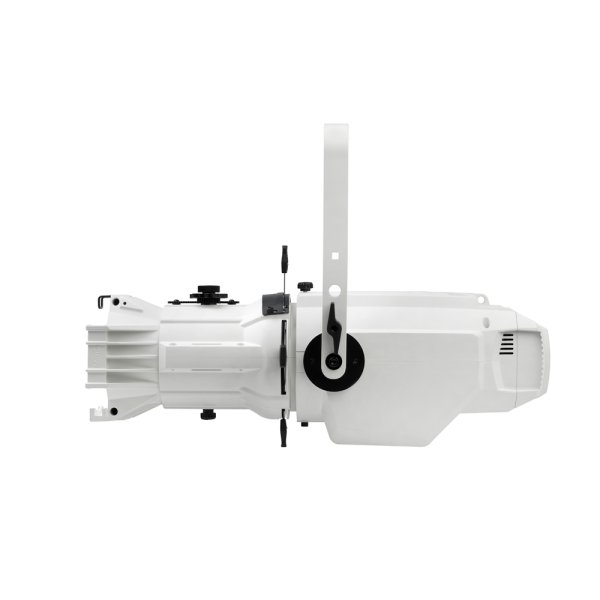

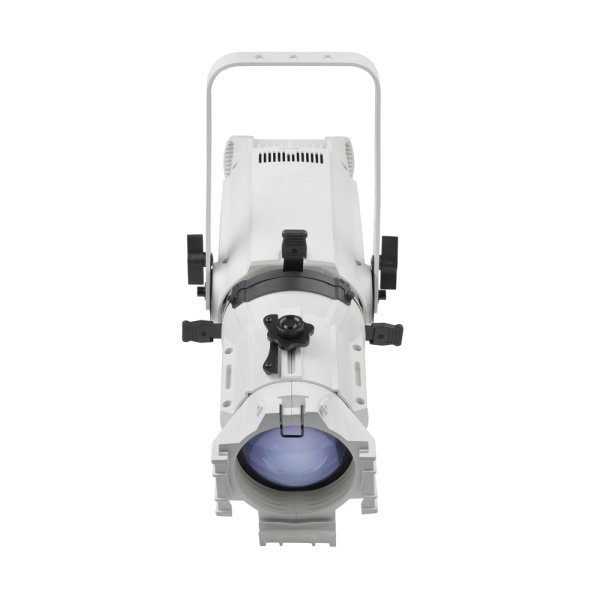

・カラー：ブラック、ホワイトバリエーション
・保護等級：IP20

■ゴボ/カラーフレーム
・ゴボサイズ：Aサイズ外径100mm、イメージ75mm*、Bサイズ外径86mm、イメージ64.5mm*
・カラーフレームサイズ：159×159mm
　*ゴボホルダーは含まれません。

■設置
・取り付け：アジャスタブルブラケット
・設置場所：屋内のみ
・向き：任意
・可燃物との最短距離：0.2 m
・照明器具との最短距離：0.5 m

■接続
・AC電源イン、スルー：ノイトリックパワコン TRUE1
・DMXとRDMデータイン/アウト：5ピン ロッキング XLR

■電気
・AC電源：公称100-240V、50/60Hz
・電源ユニット：自動切換式電子スイッチモード
・アイドルパワー（照度ゼロ）：5W
・半周期RMS突入電流（230V, 50Hz時）：15.0 A
・100-120V時のパワコンによる器具リンク：最大4台
・200-240V時のパワコンによる器具リンク：最大9台
・消費電力は代表値であり、最大値ではありません。最大値ではなく、±10%の誤差を許容してください

■代表的な電力/電流
・110 V, 60 Hz: 2.4 A, 259 W, PF 0.99
・208 V, 60 Hz: 1.3 A, 250 W, PF 0.96
・230 V, 50 Hz: 1.3 A, 249 W, PF 0.95
・240 V, 50 Hz: 1.1 A, 249 W, PF 0.95
・公称電圧ですべてのLEDをフル発光させた状態で測定しています。10%の誤差を許容してください。

■熱特性
・冷却：強制空冷（温度制御、低騒音）
・最大周囲温度（Ta最大）：40°C
・最低周囲温度（Ta最小）： 0°C
・全熱放散量（計算値、±10%）： 1000 BTU/時 (全光量、全白色時)

■承認
・EUの安全規格：EN 60598-2-17 (EN 60598-1)、EN 62471、EN 62493
EN 55015; EN 55032; EN 55103-2; EN 61000-3-2,-3; EN 61547
・EUのEMC: EN 55015; EN 55032; EN 55103-2; EN 61000-3-2,-3; EN 61547
・米国の安全規格：UL 1573
・米国のEMC：FCC Part15 Class B
・カナダの安全規格：CSA C22.2 No.166
・カナダのEMC： ICES-003 Class B, ICES-005 Class B
・オーストラリア/ニュージーランド：RCM
・グローバルCB認証/IECEE：IEC 60598-2-17 (IEC 60598-1)

■同梱物
・電源入力ケーブル（0.75mm2，18AWG）、ノイトリック TRUE1 NAC3FX-W （メス）、1.5m
・ブラケット
・ユーザーマニュアル

■付属品
・ケーブル、16A、チェーンの電源に接続するためのもの：
・電源入力ケーブル：
・電源入力ケーブル、H07RN-F、2.5 mm2、14 AWG、裸端からノイトリック TRUE1 NAC3FX-W（オス）、1.5 m: P/N 91611797
・電源入力ケーブル、H07RN-F、2.5 mm2、14 AWG、裸端からノイトリック TRUE1 NAC3FX-W（メス）、5 m: P/N 91611786
・電源入力ケーブル、SJOOW、12 AWG、裸端からノイトリック TRUE1 NAC3FX-W（メス）、1.5 m: P/N 91610173
・電源入力ケーブル、SJOOW、12 AWG、裸端からノイトリック TRUE1 NAC3FX-W（メス）、5 m: P/N 91610174
・パワーリレーケーブル
・パワーリレーケーブル、H07RN-F、2.5 mm2、TRUE1-TRUE1 0.45 m: P/N 91611784
・パワーリレーケーブル、H07RN-F、2.5 mm2、TRUE1-TRUE1 1.2 m: P/N 91611785
・パワーリレーケーブル、H07RN-F、2.5 mm2、TRUE1-TRUE1 2.5 m: P/N 91611786
・パワーリレーケーブル、SJOOW、12 AWG、TRUE1-TRUE1、0.45 m: P/N 91610170
・パワーリレーケーブル、SJOOW、12 AWG、TRUE1-TRUE1、1.2 m: P/N 91610171
・パワーリレーケーブル、SJOOW、12 AWG、TRUE1-TRUE1、2.5 m: P/N 91610172
・コネクター：
・電源コネクター、ケーブルマウント、ノイトリック TRUE1 NAC3FX-W（メス）: P/N 91611789
・電源コネクター、ケーブルマウント、ノイトリック TRUE1 NAC3FX-W（オス）: P/N 91611788
・取付金具：
・G-クランプ (吊り具を垂直に下げた状態でのみ使用可能): P/N 91602003
・クイックトリガークランプ (吊り具を垂直に下げた状態でのみ使用可能): P/N 91602007
・ハーフカプラクランプ: P/N 91602005
・セーフティーケーブル、SWL 60 kg、BGV C1 / DGUV 17、ブロック: P/N 91604006
・セーフティーケーブル、SWL 60 kg、BGV C1 / DGUV 17、シルバー: P/N 91604007

■関連商品
・Martin RDM 5.5 スプリッター: P/N 90758150
・Martin コンパニオンケーブル: P/N 91616091

■オーダー情報
・Martin ELP CL (Body Only): P/N 9045107780

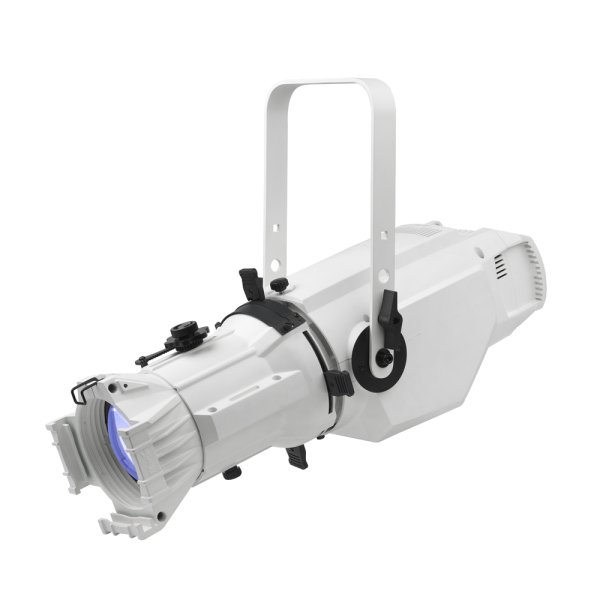

・Martin ELP CL (Body Only), White: P/N 9045115164

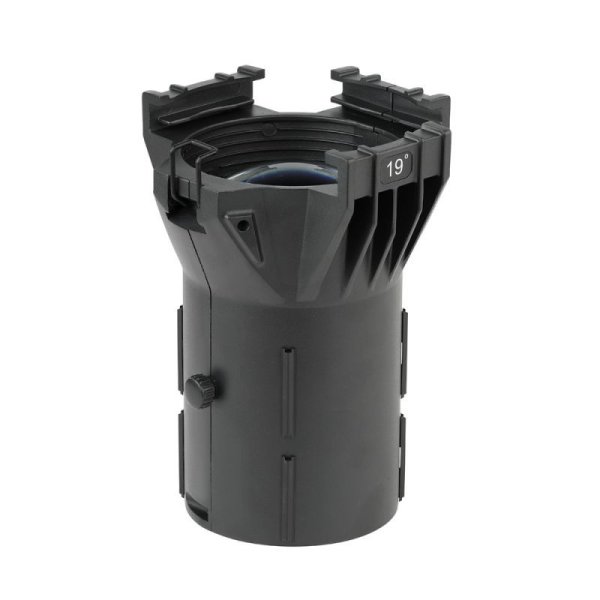

・Martin ELP Lens Tube 19°: P/N 9045107782
・Martin ELP Lens Tube 26°: P/N 9045107783

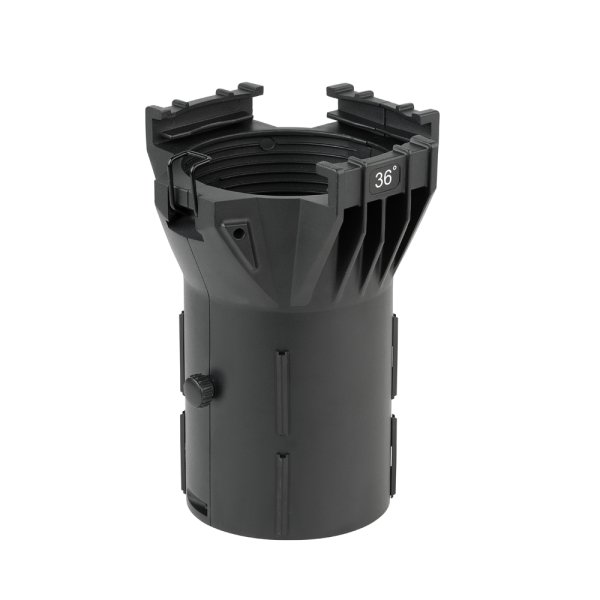

・Martin ELP Lens Tube 36°: P/N 9045107784

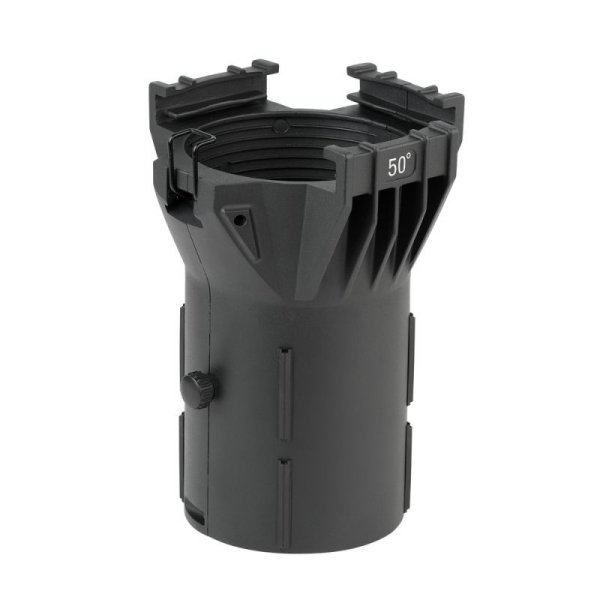

・Martin ELP Lens Tube 50°: P/N 9045107785
・Martin ELP Lens Tube 19° White : P/N 9045115166
・Martin ELP Lens Tube 26° White : P/N 9045115167
・Martin ELP Lens Tube 36° White : P/N 9045115168
・Martin ELP Lens Tube 50° White : P/N 9045115170
・Martin ELP Zoom Lens Tube 15–30°: P/N 9045121618
・Martin ELP Zoom Lens Tube 15–30°, White: P/N 9045122108
・Martin ELP Zoom Lens Tube 25–50°: P/N 9045121619
・Martin ELP Zoom Lens Tube 25–50°, White: P/N 9045122109

参照

■メーカーサイト
https://www.martin.com/en/products/elp-cl
