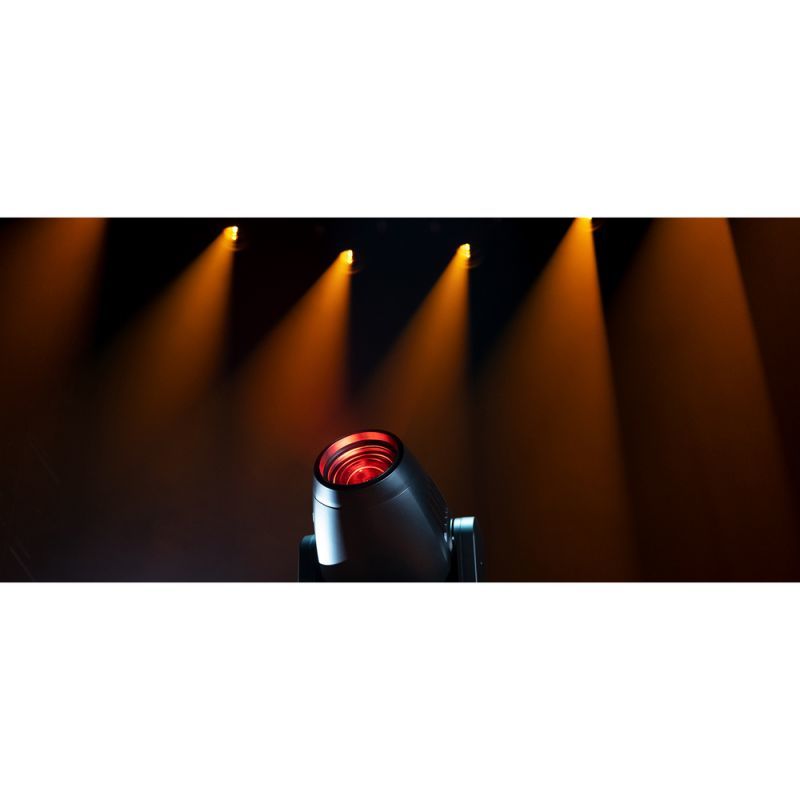

Ayrton Diablo-S（ディアブロ S） [AY011340]

Ayrton - Diablo - Presentation from Ayrton on Vimeo.

軽量かつ高い効率性を求められる競争の激しい灯体カテゴリーに属するDiabloの開発は、Ayrton社においても野心とチャレンジングに富んだプロジェクトであったはずです。その結果、19000ルーメンもの出力能力を誇りながら、21.8kgという軽量化にも成功したDiabloは、最新テクノロジーの宝庫であり、多くのトップデザイナーに必要とされております。Diablo の開発にあたり、Ayrton社はフレーミングシステムの小型化と機能性の最大化を図り、その他のプロファイル機器と比べても群を抜いたクオリティーを実現し、４枚のブレードによる正確な個別制御の実現と、灯体の方向に関係なく、照射面の全範囲を調整可能にしました。最新でコンパクトな高出力550Wパワーサプライシステムからは、フレーミングシステムにおける８つのモーターへの電源供給も行い、独自のMISTRALフォーマットに適応することも可能にしました。Diabloに内蔵された13の構成要素からなる光学システムにより、ズーム比率8:1、6.7°から53°という広範囲のズーム角度を実現。　また、119mmのフロントレンズからは、驚くほどフラットな照射面が出力され、ビーム角度に関わらず、高い解像度でのゴボイメージの投影が可能となっております。

■性能
・光源　300w 7000K
・総ルーメン 19000ルーメン
・CRI値　 90以上
・ビーム角度 6.7°〜53°
・フロントレンズ　119mm

仕様

■光学
・13の構成要素からなる光学システムにより、ズーム比率8:1のズーム機能は高解像度を実現
・ビーム角度 6.7°〜53°
・高速モーターによる　リニアズーム
・反射防止コーティングが施されたレンズ
・119mmのフロントレンズからは高品質なパフォーマンス機能が出力されます

■光源
・Diablo-S
26,500ルーメン 8000k ホワイトライトエンジン
総ルーメン：19,000
出力色温度　7000K
CRI値　70

・Diablo-TC
20,500ルーメン 7000k ホワイトライトエンジン
総ルーメン：14,000
出力色温度　6000K
CRI値　90

・Diablo-S/ Diablo-TC
光源寿命：40,000時間　（70%で出力時）
テレビ撮影、ビデオ録画などに使用できるフリッカーフリー

■動作
・大変正確なポジショニング
・ムービングヘッドに関しては、８ビットもしくは16ビットで動作致します
・正確性に優れ、スムーズな動作を実現する、高解像度なステッピングモーターを搭載
・パン、ティルトは自動でポジションの補正を行います
・パン:540°
・ティルト:270°

■カラー
・洗練されたCMYカラーミキシングシステム
・様々なCTOカラーを内蔵
・各7色の固定カラーホイールを搭載

■ゴボ
・インデックス機能も備えた回転ゴボホイールは７枚の回転ガラスゴボ+オープンポジションを搭載
・両方向に回転し、スピード調整も自在に行うことができます
・ゴボ直径25.5mm
・画像直径 20.0mm
・ゴボ厚み1.1mm

■フレーミング
・個別制御可能な４枚のシャッターブレードは、照射面の全範囲を調整可能
・±45°のロテーティング設定

■アイリス
・ダイナミックなエフェクト効果にも対応する高速アイリス
・アイリス範囲　15％〜100%オープン

■フロスト
・フロストフィルター：軽度フロストx1
(オプションで重度フロストフィルターの選択も行えます)

■エフェクト
・両方向に連続回転が可能で、グラフィックへのフォーカスがアニメーションホイールを搭載
・5面ラウンド回転プリズム　インデックス機能可能
・スパークルエフェクト: スピードとフェード調整でダイナミックなアニメーションエフェクト

■調光機能 / ストロボ
・電子制御調光機能: 0%〜100%まで、しっかりと調整でき、色ズレなどが起こることもありません
・ストロボエフェクト: 1〜25フラッシュ/毎秒で調整が可能

■ソフトウェア
・LCDコントロールパネルにより、アドレス設定、各パラメーターの最適化を行うことができます。
・RDMに対応し、遠隔でDMXアドレスの設定、各パラメーターの設定を行うことができます。
・ランプ点灯時間、灯体温度、ソフトウェアバージョンを含めた各インフォメーションをメニューから確認することができます。

■構成機能
・アドレス設定やその他各種設定を行うことのできるグラフィックLCDディスプレイ搭載
上下反転機能付き
・各種設定の際は、ホイールジョグをクリック、回転させて各種選択を行うことができます
・オーバーヒート防止装置付
・LumenRadioのCRMX TiMo RDMワイヤレスDMX/RDM機能搭載
・DMX 接続: 5PIN XLR　入出力口
・電源出入力: パワコン TRUE1 コネクター

■制御
・DMX512 プロトコル　(DMXケーブル、もしくはワイヤレスシステムを介して)
・DMX - RDM　互換性有
・スタンドアローンモードとマスター/スレーブ モード内蔵
・コントロールパネル付き LCDディスプレイ
・3つのDMXモード　(34ch 〜56ch)

■電源
・力率改善回路(PFC) による電力供給
・入力電圧範囲：100〜240V、50 / 60Hz
・最大容量: 550w

■冷却システム
・最新の水冷システムを内蔵
・静かな動作を実現するため、自動でファンスピードを調整するAuto modeを搭載
・新しく追加されたSilent Modeを含み、適した換気モードを選択することができます
・オーバーヒート防止用安全装置を内蔵

■構造
・ムービングヘッド部分のフレームに関しては、アルミニウムとスティールメタルプレート構造
・ベースはダイキャストアルミニウム構造
・アルミニウムと銅によるヒートシンク
・耐熱性鋳型カバー　ABS PC (V0クラス)
・持ち運びに便利な2つのサイドハンドル付
・重量に耐えうることができる4つの小さな足がついており、フロアに置いた際も安定いたします
・IP20
・ブラックボディ (カーボン製)

■仕込みについて
・2つのオメガクランプブランケット（1/4回転）は、一般的なクランプを組み合わせることが可能な設計になっております
・ブランケット接続ポイントは4点ついており、オメガクランプブランケットを様々な角度に設置することができます
・安全チェーンの取り付けポイント有

■動作環境
・どのようなのポジションでも作動します
・最高周囲温度：45°C（113°F）
・最低囲温度：-10°C（14°F）
・対象物への最短距離 1.5m(59インチ)

■コンプライアンス
・EMC　2014/30/EU
・LVD　2014/35/EU
・UL1573
・FCC Part15 Subpart B:2018

サイズ

・本体　: 365x591x212mm (横x高x奥)
・フライトケース用フォーム　: 430x660x280mm (横x高x奥)

■重量
・21.8kg

■商品コード
・011340:DIABLO-S_CLASSICAL 3 SERIES
・011350:DIABLO-TC_CLASSICAL 3 SERIES
