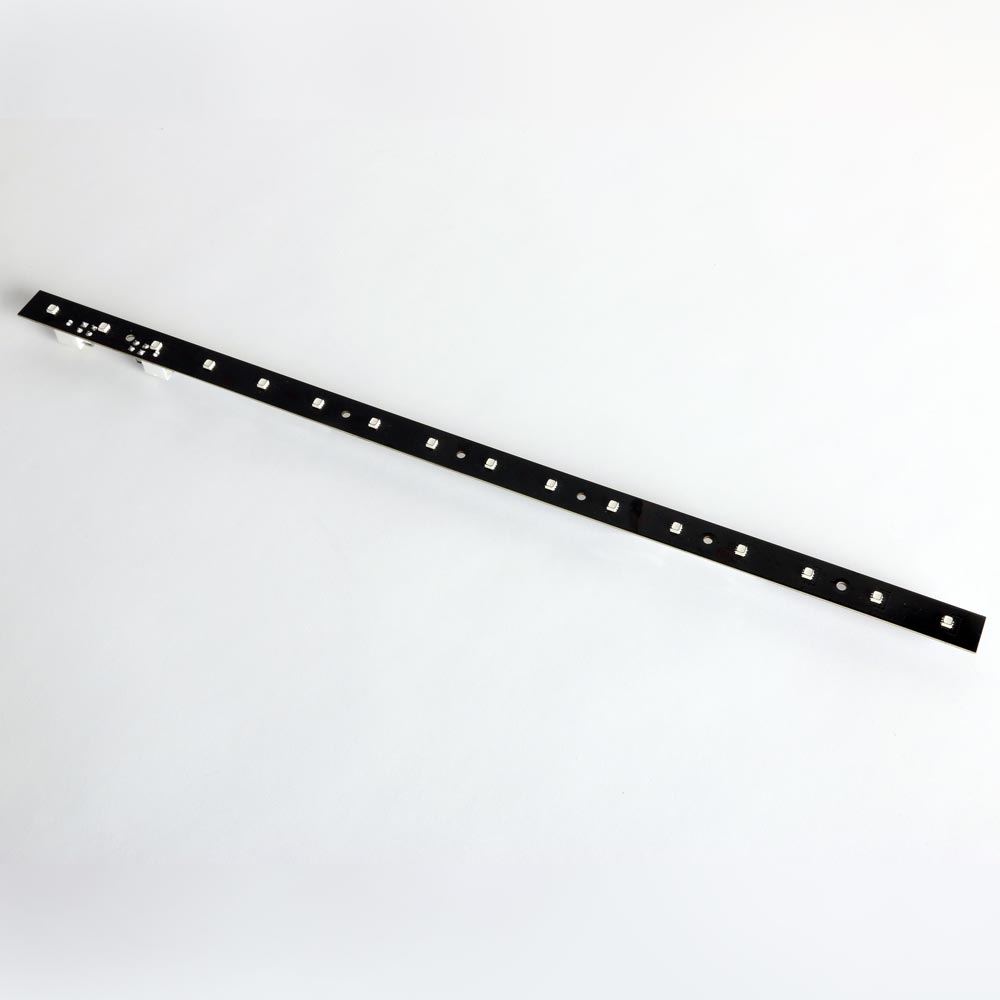

Martin VC-Strip 30（マーチン）

狭幅LEDビデオストリップのVC-Stripファミリーは、ステージやセットデザイン、インテリア、カスタムセット要素などへの映像の統合に理想的です。VC-Stripは、輝度と色をピクセルレベルで完全に調整し、最適な均一性と品質を実現しています。

・Martinの受賞歴のあるP3システムコントローラーシリーズで駆動し、DMXベースのシステムより優れたスムーズな再生が可能
・様々な長さがあり、現場で必要な長さにカットすることも可能

特徴

・用途に応じた幅広い画素ピッチのラインナップ
・ケーブル配線、マッピング、設定が容易
・輝度と色校正を最適化し、一貫性を確保

概要

・16/8個別制御可能な画素数
・30 mm画素ピッチ
・2,750nitsの輝度
・高画質、16ビット/色画像処理技術
・画素レベルの輝度/色校正による最適な画質の実現
・P3/DMX制御可能 (プロトコル自動判別)
・P3システムコントローラーによる直感的なマッピングとアドレス設定
・電源/データ入力兼用（電源/データ入力が1本のケーブルで可能）
・電源/データスルー兼用（デイジーチェーン接続で最大45本のVC-Strip 30が接続可能）
・電源/データ処理装置（P3 PowerPort 1500）を内蔵し、シンプルな配線で対応
・VC-Stripの長さを現場でカスタマイズ可能（簡単な切断作業）
・VC-Grid 30に対応

仕様

■本体
・VC-Strip 16x1 30:
　・長さ: 480 mm *
　・横幅: 19 mm
　・高さ: 15 mm
　・重量: 51 g
・VC-Strip 8x1 30:
　・長さ: 240 mm *
　・横幅: 19 mm
　・高さ: 15 mm
　・重量: 31 g
　　*1mmの基板間ギャップを含む

■制御とプログラミング
・制御オプション：Martin P3システムコントローラー、Martin P3パワーポート1500経由、DMX
・制御モード：ピクセル、モジュール
・制御分解能：各色16ビット（P3）または8ビット（DMX）制御
・プロトコルの検出：自動検出
・設定とアドレス：P3システムコントローラーまたはRDM準拠のコントローラー
・DMXチャンネル：ピクセルモード16x1モデル＝48、8x1モデル＝24；モジュールモード (全てのモデル) = 3
・色校正、輝度校正：画素レベル
・DMX準拠：USITT DMX512-A
・RDM準拠：ANSI/ESTA E1.20
・ファームウェアアップデート：P3システムコントローラー経由

■制御とユーザーインターフェース
・デバイスの状態：マルチカラー表示
・デバイスのテストとリセット：ローカルテストパターンの呼び出しとデバイスのリセットを行うための押しボタン

■光学
・最小LED寿命：50,000時間（出力> 70％時）*
　*メーカー試験条件による数値

■測光データ
・画素数：16/8/モジュール
・光度、キャリブレーションモード：2,750 Nit
・視野角：120° x 120°
・速報値、数値は概算です。
・P3映像処理
・色解像度：16ビット/色（48ビット/画素）
・色温度調整：2,000K〜11,000K
・同期：システム全体
・フレームレート：最大75フレーム/秒
・輝度調整：0〜100％（フルカラー解像度時）
・ガンマ補正：フルコントロール可能
・ガンマコントロール：フルコントロール可能
・色域制御 (CGC)：フルコントロール可能
・LEDの劣化の補正：内蔵

■構造
・ベース：ブラックのFR4基板
・保護等級：IP20
・RoHS指令対応

■取り付けに関して
・取り付け位置：モジュールの取り付け穴
・向き：任意
・VC-Stripの最大数：16x1、30モジュール/デイジーチェーン：45
・VC-Stripの最大数：8x1、30モジュール/デイジーチェーン：63

■接続
・電源/データ入力：4ピンMolexコネクター
・電源/データスルー：4ピンMolexコネクター

■電気
・公称入力電圧：Martin P3 PowerPort 1500または外部PSUから48VDC
・ピーク時消費電力（フル輝度、フルホワイト時）：16x1 モデル 8 W；8x1 モデル 4 W
・標準的な消費電力（標準的なビデオコンテンツを使用した場合）：16x1 モデル 3 W；8x1 モデル 1.5 W
・標準的な映像コンテンツの数値は、あくまでも目安であり、変動します。消費電力はケーブル込みの数値で、50mチェーンを想定しています。

■熱特性
・冷却：対流式
・最大周囲温度(Ta最大)：45°C
・最低周囲温度(Ta最小)：-20° C
・ピーク時放熱量（計算、フル発光、フルホワイト時）：16x1 モデル 28 BTU/時；8x1 モデル 14 BTU/時
・標準的な放熱量（標準的なビデオコンテンツで計算）：16x1 モデル 11 BTU/時；8x1 モデル 5.5 BTU/時
・標準的なビデオコンテンツを使用した場合の数値は参考値であり、変動します。

■承認
・EU 安全性: EN 60950
・EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3
・US 安全性: ANSI/UL 60950-1
・カナダでの安全性: CSA C22.2 No. 60950-1

■アクセサリー
・入力ケーブル:
・電源+データ アダプター, XLR4-to-PCB, 0.25 m: P/N 91616035
・電源+データ アダプター, XLR5+Power-to-XLR4, 0.25 m: P/N 91616037
・電源+データ アダプター, XLR5+XLR4-to-XLR4, 0.25 m: P/N 91616038
・電源+データ アダプター, XLR5+Tripix-to-XLR4, 0.25 m: P/N 91616039
・VC-Strip〜VC-Stripリンクケーブル:
・電源+データ アダプター, PCB-to-PCB, 200 mm: P/N 91616025
・電源+データ アダプター, PCB-to-PCB, 400 mm: P/N 91616026
・電源+データ アダプター, PCB-to-PCB, 600 mm: P/N 91616027
・電源+データ アダプター, PCB-to-PCB, 800 mm: P/N 91616028
・電源+データ アダプター, PCB-to-PCB, 1000 mm: P/N 91616029
・延長ケーブル:
・電源+データ アダプター, XLR4-to-XLR4, 1 m: P/N 91616030
・電源+データ アダプター, XLR4-to-XLR4, 2.5 m: P/N 91616031
・電源+データ アダプター, XLR4-to-XLR4, 5 m: P/N 91616032
・電源+データ アダプター, XLR4-to-XLR4, 10 m: P/N 91616033
・電源+データ アダプター, XLR4-to-XLR4, 25 m: P/N 91616034
・出力/スループットケーブル:
・ハイブリッド出力/スルーケーブル, PCB-to-XLR4, 0.25 m: P/N 91616036
・電源+データ アダプター, XLR4-to-XLR5, 0.25 m: P/N 91616040
・コネクターなしケーブル:
・電源+データケーブル, レンタル, 100 m: P/N 91616045
・電源+データケーブル, CMXのインストール, 100 m: P/N 91616060
・電源+データケーブル, LSZHのインストール, 100 m: P/N 91616017

■関連商品
・Martin P3 PowerPort 1500: P/N 90721040
・Martin DMX PowerPort 375: P/N 90721094
・Martin IP66 PSU 240 W 外部電源装置: P/N 90760330
・Martin P3-050 システムコントローラー: P/N 90721090
・Martin P3-150 システムコントローラー P/N 90721015
・Martin P3-300 システムコントローラー: P/N 90721060
・Martin P3-PC システムコントローラー: martin.comから無料ダウンロード

■オーダー情報
・VC-Strip 16x1 30 RGB: P/N 90357460 (10の倍数でオーダー)
・VC-Strip 8x1 30 RGB: P/N 90357470 (20の倍数でオーダー)
